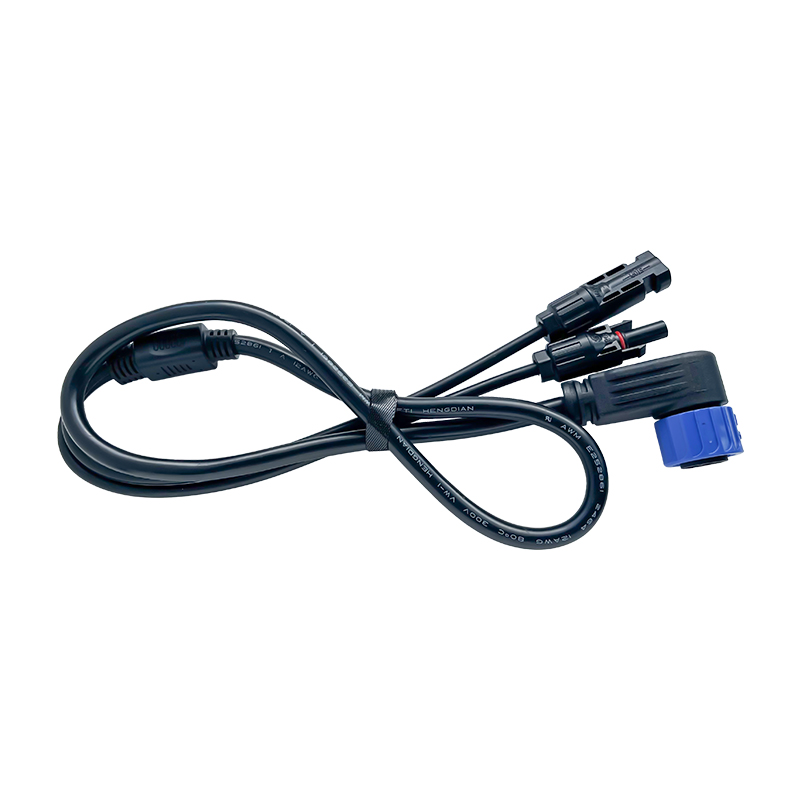

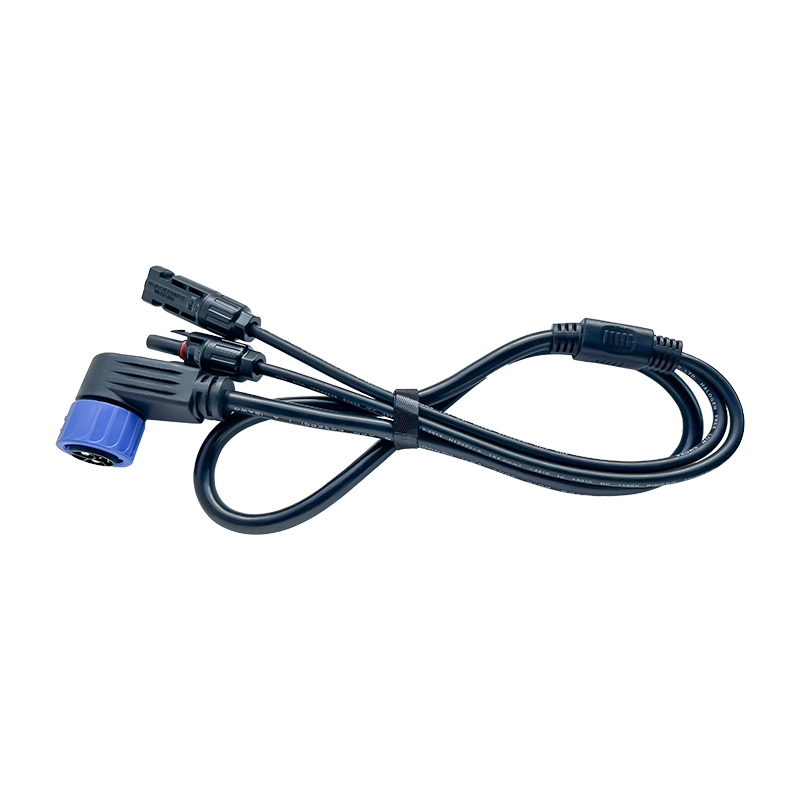

नई ऊर्जा वायरिंग हार्नेस के लिए M23 8-पिन 90° एल्बो से MC4 सोलर PV पैरेलल केबल असेंबली

हमारे उच्च-प्रदर्शन वाले उपकरणों के साथ अपने फोटोवोल्टिक और नवीकरणीय ऊर्जा प्रणालियों को अनुकूलित करें। एम23 एल्बो पैरेलल केबलविशेष रूप से नई ऊर्जा क्षेत्र के लिए डिज़ाइन किए गए इस वायरिंग हार्नेस में एक मजबूत M23 8-पिन सेल्फ-लॉकिंग मेल कनेक्टर (90° समकोण) है जो मानक MC4 मेल और फीमेल कनेक्टर्स में विभाजित हो जाता है। उच्च शुद्धता वाले टिनयुक्त कंडक्टरों से निर्मित, यह इनवर्टर और ऊर्जा भंडारण अनुप्रयोगों के लिए कम प्रतिरोध और विश्वसनीय बिजली संचरण सुनिश्चित करता है।

मुख्य विशेषताएं और लाभ

• • उच्च दक्षता संचरण: उच्च शुद्धता वाले टिनयुक्त कंडक्टरों और सटीक विनिर्माण प्रक्रियाओं का उपयोग करते हुए, यह केबल कम डीसी प्रतिरोध प्राप्त करता है, जिससे संचरण के दौरान ऊर्जा हानि कम से कम होती है और सिस्टम की दक्षता अधिकतम होती है।
  • बेहतर तापीय प्रदर्शन: वैज्ञानिक तरीके से चुने गए तार की मोटाई और उन्नत ऊष्मा अपव्यय डिजाइन के माध्यम से, यह वायरिंग हार्नेस निरंतर उच्च-धारा संचालन के तहत भी नियंत्रणीय तापमान वृद्धि सुनिश्चित करता है, जिससे समय के साथ प्रदर्शन में गिरावट को रोका जा सकता है।
  • सुरक्षित और लचीला कनेक्शन: इसमें एक सुरक्षित, स्वतः लॉक होने वाला और कंपन-रोधी कनेक्शन प्रदान करने के लिए M23-8 लॉकिंग पिन मेल (90°) कनेक्टर लगा है, जो अपनी एल्बो डिज़ाइन के कारण तंग जगहों के लिए आदर्श है।
  • उद्योग मानक अनुकूलता: इसका अंतिम सिरा 4 मिमी² के सोलर पीवी केबल में विभाजित हो जाता है, जिसके सिरे पर एमसी4 मेल और फीमेल कनेक्टर लगे होते हैं, जो मानक सोलर मॉड्यूल और इनवर्टर के साथ सहज एकीकरण सुनिश्चित करते हैं।
  • अनुकूलन योग्य डिज़ाइन: हालांकि मानक लंबाई 720 मिमी है, हम आपकी स्थापना की विशिष्ट लेआउट आवश्यकताओं को पूरा करने के लिए अनुकूलित लंबाई भी प्रदान करते हैं।

केबल संरचना और विद्युत विनिर्देश

• • मुख्य केबल: UL2464 12 AWG (2-कोर) लाल/काला तार। यह मजबूत आवरण उत्कृष्ट सुरक्षा और टिकाऊपन प्रदान करता है।
  • स्प्लिट केबल: प्रोफेशनल-ग्रेड 4 मिमी² सोलर पीवी केबल, जिसे बाहरी उपयोग और उच्च-वोल्टेज फोटोवोल्टिक वातावरण के लिए डिज़ाइन किया गया है।
  • चालक सामग्री: बेहतर चालकता और संक्षारण प्रतिरोध के लिए उच्च शुद्धता वाला टिनयुक्त तांबा।

कनेक्टर कॉन्फ़िगरेशन

• एंड ए (इनपुट/डिवाइस साइड):

  • प्रकार: एम23 गोलाकार कनेक्टर।

  • कॉन्फ़िगरेशन: 8-पिन / मेल प्लग।

  • अभिविन्यास: स्थान बचाने के लिए 90° एल्बो (समकोण)।

  • लॉकिंग तंत्र: सुरक्षित संयोजन के लिए सेल्फ-लॉकिंग पिन।

• एंड बी (आउटपुट/सौर पक्ष):

  • प्रकार: एमसी4 सोलर कनेक्टर।

  • कॉन्फ़िगरेशन: 1x पुरुष + 1x महिला (स्प्लिट आउटपुट)।

विशिष्ट अनुप्रयोग

• नई ऊर्जा वायरिंग हार्नेस।

• सोलर इन्वर्टर के एसी/डीसी कनेक्शन।

• फोटोवोल्टाइक (पीवी) ऊर्जा भंडारण प्रणाली।

• औद्योगिक स्वचालन जिसमें समानांतर सिग्नल/पावर वितरण की आवश्यकता होती है।


विशेष विवरण

हमें क्यों चुनें?
शेन्ज़ेन स्मार्ट कनेक्शन टेक्नोलॉजी कंपनी लिमिटेडw2008 में स्थापित, यह कंपनी विभिन्न विद्युत उत्पादों के लिए वायरिंग हार्नेस के अनुसंधान एवं विकास, उत्पादन, प्रसंस्करण और बिक्री को एकीकृत करती है। हमारे पास एक पेशेवर वैज्ञानिक और तकनीकी अनुसंधान एवं विकास टीम, उन्नत उत्पादन और निरीक्षण उपकरण, आधुनिक उद्यम प्रबंधन और सख्त गुणवत्ता आश्वासन प्रणाली है। कंपनी के उत्पादों को यूएल सुरक्षा प्रमाणन प्राप्त है और इनका व्यापक रूप से विभिन्न विद्युत उत्पादों में उपयोग किया जाता है, जैसे कि पोर्टेबल ऊर्जा भंडारण बिजली आपूर्ति, घरेलू ऊर्जा भंडारण बिजली आपूर्ति, औद्योगिक और वाणिज्यिक ऊर्जा भंडारण बिजली आपूर्ति, लिथियम बैटरी और सफाई रोबोट के लिए औद्योगिक नियंत्रण बॉक्स।

बिक्री पश्चात सेवा:

• ऑनलाइन तकनीकी सहायता सेवा उपलब्ध है।
• ओईएम उपलब्ध है।
• हमारे उत्पाद के साथ परीक्षण रिपोर्ट और प्रमाणन भी उपलब्ध हैं।
• हमारे उत्पाद पर 3 साल की वारंटी है।

पैकेजिंग और डिलीवरी:

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या केबल की लंबाई को आवश्यकतानुसार अनुकूलित किया जा सकता है?

ए: जी हाँ, मानक लंबाई 720 मिमी है, लेकिन हम आपकी विशिष्ट परियोजना आवश्यकताओं के अनुरूप अनुकूलित लंबाई प्रदान करते हैं।

प्रश्न: इस केबल को उच्च-धारा वाले अनुप्रयोगों के लिए उपयुक्त क्या बनाता है?

ए: हम उच्च शुद्धता वाले टिनयुक्त कंडक्टरों और अनुकूलित तार गेज (#12 AWG मुख्य / 4mm² विभाजित) का उपयोग करते हैं ताकि निरंतर लोड के तहत कम डीसी प्रतिरोध और नियंत्रणीय तापमान वृद्धि सुनिश्चित हो सके।

प्रश्न: क्या एम23 कनेक्टर सीधा है या कोणीय है?

ए: इस असेंबली में 90° एल्बो (राइट एंगल) एम23 कनेक्टर लगा है, जो कम जगह में केबल रूटिंग को व्यवस्थित करने में मदद करता है।

प्रश्न: इस वायरिंग हार्नेस के मुख्य और विभाजित भागों के लिए किस प्रकार के तारों का उपयोग किया जाता है?

A: इस असेंबली के मुख्य भाग में मजबूत विद्युत संचरण के लिए UL2464 #12 AWG 2-कोर (लाल/काला) तार का उपयोग किया गया है। यह तार दूसरे सिरे पर विशेष 4mm² सोलर पीवी केबल में परिवर्तित हो जाता है, जिससे मानक फोटोवोल्टिक आवश्यकताओं के साथ पूर्ण अनुकूलता सुनिश्चित होती है।

प्रश्न: उच्च भार के तहत दीर्घकालिक स्थिरता सुनिश्चित करने के लिए केबल का डिज़ाइन क्या करता है?

A: इस वायरिंग हार्नेस में वैज्ञानिक तरीके से चुने गए तारों की मोटाई और बेहतर ऊष्मा अपव्यय डिज़ाइन का इस्तेमाल किया गया है। इससे यह सुनिश्चित होता है कि लगातार उच्च-धारा प्रवाह के दौरान तापमान में वृद्धि नियंत्रण में रहे, यानी समय के साथ इसका प्रदर्शन खराब नहीं होता।
