नई ऊर्जा प्रणालियों के लिए CAT5e परिरक्षित बाह्य संचार समानांतर केबल

यह बाह्य संचार समानांतर केबल इसे नई ऊर्जा अनुप्रयोगों में सिग्नल हस्तक्षेप और पर्यावरणीय चुनौतियों को हल करने के लिए डिज़ाइन किया गया है। कोर में उच्च शुद्धता वाले टिनयुक्त तांबे से निर्मित CAT.5E 4P*26AWG परिरक्षित तार का उपयोग किया गया है, जो डीसी प्रतिरोध को काफी कम करता है और धारा वहन क्षमता को अनुकूलित करता है। संचरण के दौरान ऊर्जा हानि को न्यूनतम करके, यह समानांतर इकाइयों के बीच उच्च दक्षता संचार सुनिश्चित करता है।

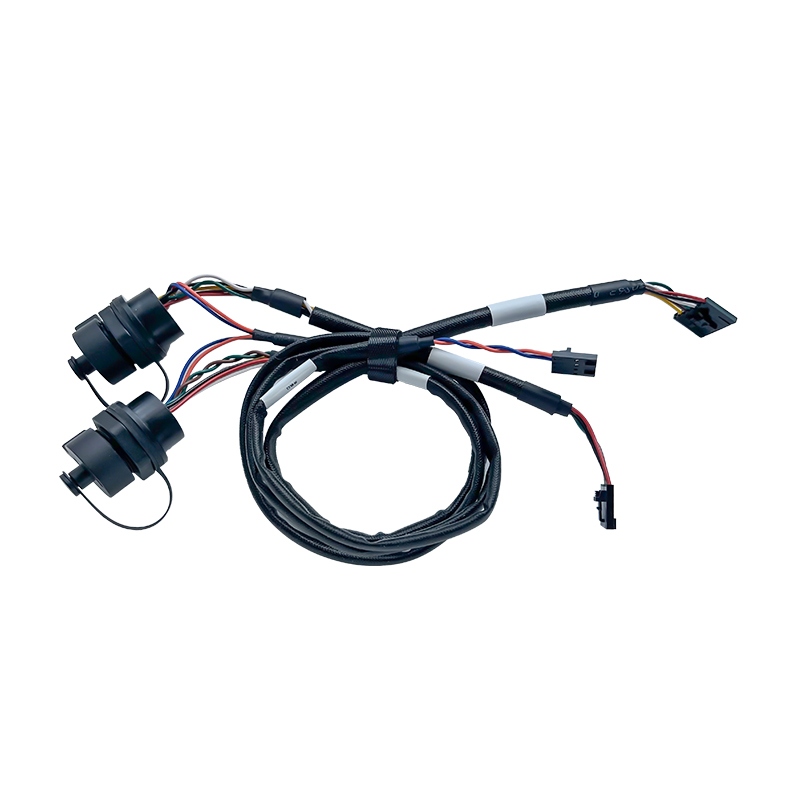

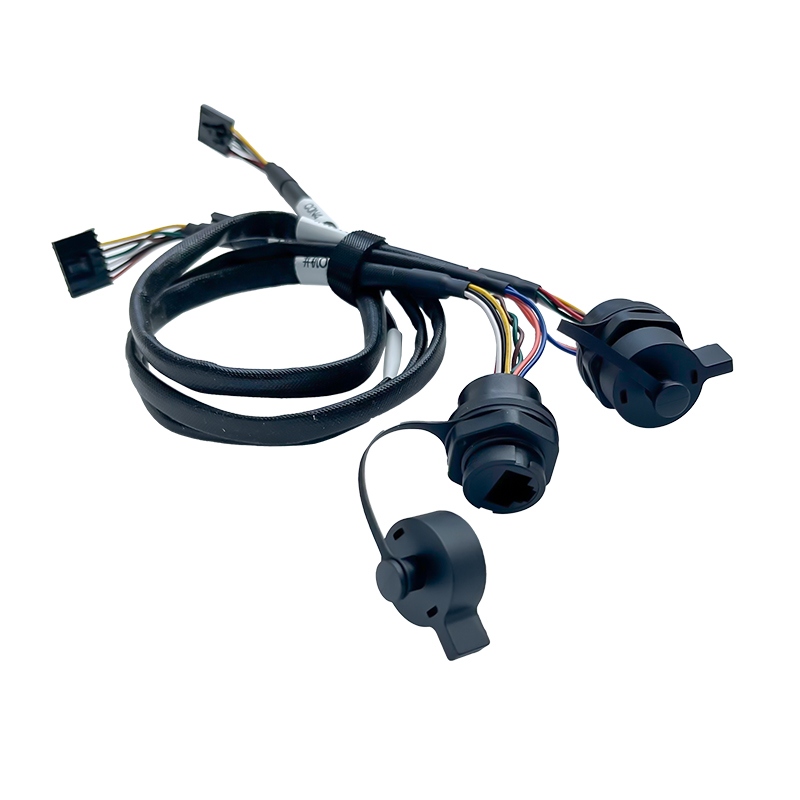

इस वायरिंग हार्नेस के एक सिरे पर सटीक WCON औद्योगिक कनेक्टर लगे हैं और दूसरे सिरे पर RUV Connet RJ45 M20.5 वाटरप्रूफ इंटरफेस है, जिसमें सुरक्षित स्क्रू-लॉकिंग मैकेनिज्म और डस्ट कैप की सुविधा है। यह डिज़ाइन निरंतर संचालन के दौरान भी बेहतर प्रदर्शन और प्रभावी ऊष्मा अपव्यय की गारंटी देता है।

मुख्य विशेषताएं और लाभ

• उच्च-विश्वसनीयता प्रसारण: इसमें उच्च शुद्धता वाले टिनयुक्त तांबे के कंडक्टर लगे हैं जो अति निम्न डीसी प्रतिरोध प्राप्त करते हैं, जिससे सिग्नल की अखंडता अधिकतम होती है और डेटा स्थानांतरण के दौरान ऊर्जा हानि कम होती है।
• मजबूत ईएमआई सुरक्षा: CAT.5E शील्डेड डिजाइन विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से रोकता है, जो उच्च-वोल्टेज इन्वर्टर और बैटरी वातावरण में स्थिर संचार के लिए आवश्यक है।
• आईपी67 जलरोधक विश्वसनीयता: RUV Connet RJ45 M20.5 कनेक्टर और सुरक्षात्मक डस्ट कैप से लैस, यह बाहरी या आर्द्र औद्योगिक परिस्थितियों के लिए जलरोधी सील सुनिश्चित करता है।
• बेहतर तापीय प्रदर्शन: वैज्ञानिक तरीके से चुने गए तार के गेज और सटीक क्रिम्पिंग से तापमान में वृद्धि को नियंत्रित किया जाता है, जिससे यह सुनिश्चित होता है कि समय के साथ प्रदर्शन में गिरावट न आए।
• पूरी तरह से अनुकूलन योग्य: विशिष्ट बीएमएस या इन्वर्टर इंटरफ़ेस परिभाषाओं से मेल खाने के लिए अनुकूलित लंबाई (मानक लंबाई = 530/250/70 मिमी) और पिनआउट कॉन्फ़िगरेशन में उपलब्ध है।

केबल संरचना और विद्युत विनिर्देश

• केबल मानक: CAT.5E, 4 जोड़े × 26 AWG।
• परिरक्षण: ईएमआई/आरएफआई को निष्क्रिय करने के लिए एसटीपी (शील्डेड ट्विस्टेड पेयर)।
• चालक: उच्च शुद्धता वाला टिनयुक्त तांबा (कम प्रतिबाधा के लिए अनुकूलित)।
• जैकेट: औद्योगिक स्तर की सामग्री से बनी है जो यूवी किरणों, मौसम के प्रभावों और घिसावट से प्रतिरोधी है।
• प्रदर्शन: इसे निरंतर लोड के लिए डिज़ाइन किया गया है, जिसमें सिग्नल हानि को सख्ती से नियंत्रित किया जाता है।

कनेक्टर कॉन्फ़िगरेशन

एंड ए: डिवाइस का आंतरिक भाग (पीसीबी/बीएमएस की ओर)

• कनेक्टर: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• कार्य: आंतरिक मॉड्यूल एकीकरण के लिए बोर्ड और तारों के बीच सटीक कनेक्शन।

छोर B: पैनल/बाहरी भाग (नेटवर्क/समानांतर इकाई के लिए)

• कनेक्टर: आरयूवी कॉनेट आरजे45 एम20.5
• प्रकार: वाटरप्रूफ डस्ट कैप के साथ पैनल-माउंट रिसेप्टेकल।
• विशेषता: कंपन के कारण होने वाले डिस्कनेक्शन को रोकने के लिए सुरक्षित स्क्रू-लॉकिंग डिज़ाइन।

(नोट: कनेक्टर संयोजनों को विशिष्ट परियोजना बीओएम से मेल खाने के लिए अनुकूलित किया जा सकता है।)

विशिष्ट अनुप्रयोग

• ऊर्जा भंडारण प्रणाली (ईएसएस): बैटरी पैकों के बीच समानांतर संचार।
• सोलर इनवर्टर: पीवी पावर कन्वर्जन सिस्टम (पीसीएस) के लिए डेटा लिंकिंग।
• इलेक्ट्रिक वाहन अवसंरचना: चार्जिंग पाइल का आंतरिक नेटवर्किंग।
• औद्योगिक स्वचालन: बाहरी नियंत्रण कैबिनेट जिन्हें IP67 सुरक्षा की आवश्यकता होती है।


विशेष विवरण

हमें क्यों चुनें?
शेन्ज़ेन स्मार्ट कनेक्शन टेक्नोलॉजी कंपनी लिमिटेडw2008 में स्थापित, यह कंपनी विभिन्न विद्युत उत्पादों के लिए वायरिंग हार्नेस के अनुसंधान एवं विकास, उत्पादन, प्रसंस्करण और बिक्री को एकीकृत करती है। हमारे पास एक पेशेवर वैज्ञानिक और तकनीकी अनुसंधान एवं विकास टीम, उन्नत उत्पादन और निरीक्षण उपकरण, आधुनिक उद्यम प्रबंधन और सख्त गुणवत्ता आश्वासन प्रणाली है। कंपनी के उत्पादों को यूएल सुरक्षा प्रमाणन प्राप्त है और इनका व्यापक रूप से विभिन्न विद्युत उत्पादों में उपयोग किया जाता है, जैसे कि पोर्टेबल ऊर्जा भंडारण बिजली आपूर्ति, घरेलू ऊर्जा भंडारण बिजली आपूर्ति, औद्योगिक और वाणिज्यिक ऊर्जा भंडारण बिजली आपूर्ति, लिथियम बैटरी और सफाई रोबोट के लिए औद्योगिक नियंत्रण बॉक्स।

बिक्री पश्चात सेवा:

• ऑनलाइन तकनीकी सहायता सेवा उपलब्ध है।
• ओईएम उपलब्ध है।
• हमारे उत्पाद के साथ परीक्षण रिपोर्ट और प्रमाणन भी उपलब्ध हैं।
• हमारे उत्पाद पर 3 साल की वारंटी है।

पैकेजिंग और डिलीवरी:

अक्सर पूछे जाने वाले प्रश्न

1. इस केबल का उपयोग किस लिए किया जाता है?

इस केबल का उपयोग ऊर्जा भंडारण प्रणाली, सौर इनवर्टर, इलेक्ट्रिक वाहन चार्जर और औद्योगिक नियंत्रण उपकरण जैसे नए ऊर्जा उपकरणों के बीच संचार और समानांतर नियंत्रण के लिए किया जाता है।

2. क्या यह एक मानक CAT5e ईथरनेट केबल है?

नहीं। यह एक औद्योगिक CAT5e शील्डेड केबल असेंबली है जिसे नई ऊर्जा अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें अनुकूलित लंबाई, औद्योगिक कनेक्टर और निरंतर संचालन के लिए बेहतर विश्वसनीयता जैसी विशेषताएं हैं।

3. क्या केबल की लंबाई और कनेक्टर को अनुकूलित किया जा सकता है?

जी हां। केबल की लंबाई, कनेक्टर के प्रकार और कनेक्टर के संयोजन को आपकी एप्लिकेशन आवश्यकताओं, ड्राइंग या नमूनों के आधार पर अनुकूलित किया जा सकता है।

4. इस केबल में शील्डिंग और टिनयुक्त तांबे के कंडक्टरों का उपयोग क्यों किया जाता है?

परिरक्षित संरचना विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करती है, जबकि टिनयुक्त तांबे के कंडक्टर कम प्रतिरोध, संक्षारण प्रतिरोध और स्थिर दीर्घकालिक विद्युत प्रदर्शन प्रदान करते हैं।

5. यह उत्पाद किसके लिए उपयुक्त है?

यह उत्पाद नए ऊर्जा उपकरण निर्माताओं, सिस्टम इंटीग्रेटर्स, ईवी चार्जर निर्माताओं और ओईएम/ओडीएम भागीदारों के लिए उपयुक्त है जिन्हें विश्वसनीय संचार केबल समाधानों की आवश्यकता होती है।
