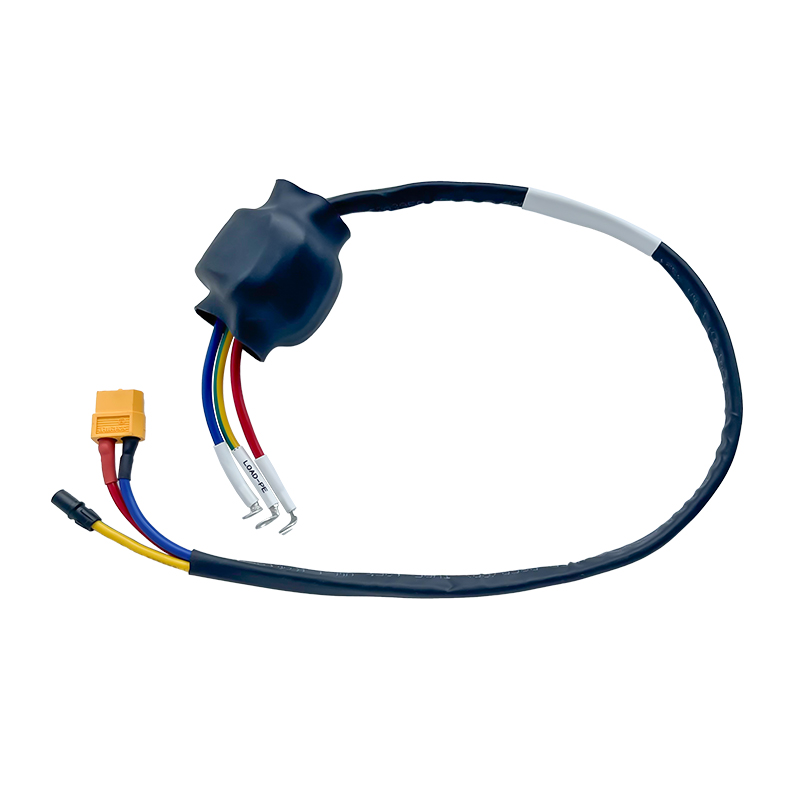

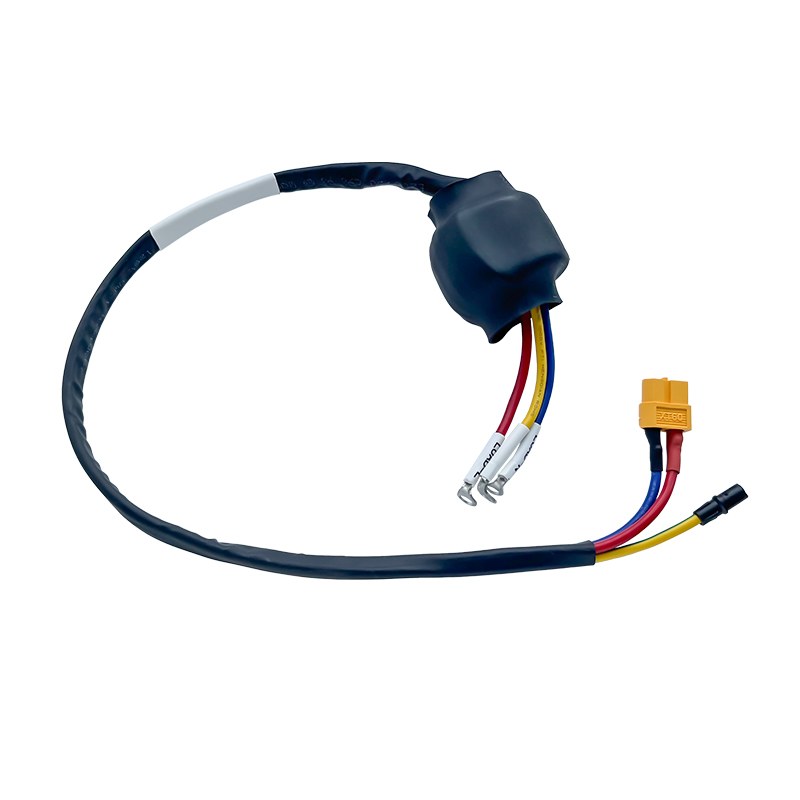

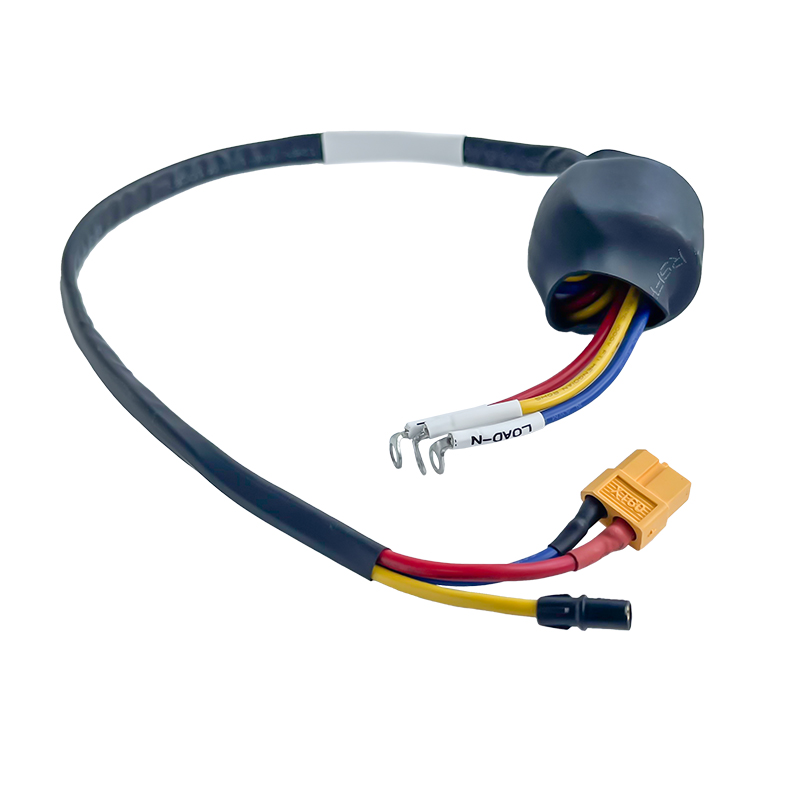

यह XT60 कनेक्टर के साथ AC पावर केबल इसे नई ऊर्जा प्रणालियों में विश्वसनीय विद्युत संचरण के लिए डिज़ाइन किया गया है।
UL10269 16AWG उच्च-प्रदर्शन वाले तार से निर्मित, यह निरंतर उच्च-धारा संचालन के तहत स्थिर विद्युत प्रदर्शन, कम प्रतिरोध और उत्कृष्ट तापीय स्थिरता सुनिश्चित करता है।
यह केबल ऊर्जा भंडारण प्रणालियों, विद्युत प्रबंधन इकाइयों और नए ऊर्जा उपकरणों में व्यापक रूप से उपयोग की जाती है, जिसमें लचीले टर्मिनेशन विकल्प और अनुकूलन योग्य लंबाई होती है ताकि विभिन्न OEM आवश्यकताओं को पूरा किया जा सके।
मद संख्या :
UL10269भुगतान :
Advance Paymentउत्पाद की उत्पत्ति :
Chinaशिपिंग बंदरगाह :
According To Customers Wishesसमय सीमा :
15-20 daysकीमत :
FOB Priceयह एसी पावर केबल (न्यू एनर्जी वायरिंग हार्नेस) आधुनिक न्यू एनर्जी अनुप्रयोगों में कुशल और स्थिर बिजली संचरण के लिए डिज़ाइन की गई है।
केबल अपनाता है UL10269 16AWG उच्च गुणवत्ता वाले तांबे के कंडक्टरउत्कृष्ट धारा वहन क्षमता और कम डीसी प्रतिरोध प्रदान करता है। अनुकूलित चालक संरचना और इन्सुलेशन सामग्री चुनौतीपूर्ण विद्युत वातावरण में भी विश्वसनीय प्रदर्शन सुनिश्चित करती है।
एक छोर समाप्त होता है AMASS XT60-F और SH3.5-F कनेक्टरजबकि दूसरे छोर पर एक टीएलसी आरएनबीएस2-4-90डी टर्मिनलजिससे एक मजबूत और सुरक्षित विद्युत कनेक्शन बनता है।
इसके अतिरिक्त, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को प्रभावी ढंग से दबाने के लिए तीन-कोर तार को एक फेराइट कोर (4 घुमाव) के चारों ओर लपेटा जाता है, जिससे सिग्नल और बिजली संचरण स्थिरता में सुधार होता है।
केबल असेंबली को बेहतर यांत्रिक सुरक्षा और इन्सुलेशन के लिए हीट श्रिंक ट्यूबिंग से कवर किया गया है। लंबाई और कॉन्फ़िगरेशन को OEM और सिस्टम इंटीग्रेशन की ज़रूरतों के अनुसार पूरी तरह से अनुकूलित किया जा सकता है।
विशेष विवरण
| प्रोडक्ट का नाम | एसी पावर केबल |
| वायर मानक | यूएल10269 |
| तार गेज | 16AWG |
| चालक सामग्री | उच्च शुद्धता वाला टिनयुक्त तांबा |
| कनेक्टर ए | AMASS XT60-F + SH3.5-F (काला) |
| कनेक्टर बी | टीएलसी आरएनबीएस2-4-90डी |
| ईएमआई दमन | फेराइट कोर (YZN-UT23×33×20), 4 टर्न |
| मानक लंबाई | लंबाई = 50 + 380 + 70 मिमी |
| इन्सुलेशन और सुरक्षा | गर्मी से टयूबिंग छोटी होना |
| अनुकूलन | उपलब्ध लंबाई और विन्यास |
| अनुप्रयोग मानक | नई ऊर्जा प्रणालियाँ |
प्रमुख विशेषताऐं:
कम प्रतिबाधा और उच्च दक्षता
उच्च शुद्धता वाले टिनयुक्त तांबे के कंडक्टरों और सटीक विनिर्माण प्रक्रियाओं का उपयोग करके, यह केबल असाधारण रूप से कम डीसी प्रतिरोध प्राप्त करता है, जिससे बिजली संचरण के दौरान ऊर्जा हानि कम से कम होती है।
अनुकूलित धारा वहन क्षमता
वैज्ञानिक रूप से चुने गए तार के गेज का चयन और अनुकूलित थर्मल डिजाइन, निरंतर उच्च-धारा संचालन के दौरान स्थिर प्रदर्शन सुनिश्चित करते हैं, जिससे तापमान में नियंत्रित वृद्धि होती है और प्रदर्शन में कोई गिरावट नहीं आती है।
उन्नत ईएमआई दमन
एकीकृत फेराइट कोर विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम करता है, जिससे जटिल विद्युत वातावरण में सिस्टम की स्थिरता और परिचालन विश्वसनीयता में सुधार होता है।
उच्च स्थायित्व और सुरक्षा
UL10269-रेटेड इन्सुलेशन और हीट श्रिंक प्रोटेक्शन, नई ऊर्जा संबंधी चुनौतीपूर्ण अनुप्रयोगों के लिए उत्कृष्ट ताप प्रतिरोध, यांत्रिक शक्ति और दीर्घकालिक स्थायित्व प्रदान करते हैं।
आवेदन:
• नई ऊर्जा प्रणालियाँ
ऊर्जा भंडारण प्रणालियों, इन्वर्टरों और नई ऊर्जा विद्युत उपकरणों में विद्युत संचरण के लिए उपयुक्त।
• ऊर्जा भंडारण प्रणाली (ईएसएस)
औद्योगिक और वाणिज्यिक ऊर्जा भंडारण प्रतिष्ठानों में विश्वसनीय और स्थिर बिजली कनेक्शन सुनिश्चित करता है।
• विद्युत प्रबंधन इकाइयाँ
उच्च-धारा एसी केबल असेंबली और सुरक्षित कनेक्टर इंटरफेस की आवश्यकता वाले विद्युत वितरण मॉड्यूल के लिए आदर्श।
• ओईएम और सिस्टम एकीकरण
इसका व्यापक रूप से OEM विनिर्माण, सिस्टम एकीकरण परियोजनाओं और नई ऊर्जा उद्योगों के लिए अनुकूलित वायरिंग हार्नेस समाधानों में उपयोग किया जाता है।
हमें क्यों चुनें?
शेन्ज़ेन स्मार्ट कनेक्शन टेक्नोलॉजी कंपनी लिमिटेड की स्थापना 2008 में हुई थी। यह विभिन्न विद्युत उत्पादों के लिए वायरिंग हार्नेस के अनुसंधान एवं विकास, उत्पादन, प्रसंस्करण और बिक्री को एकीकृत करती है। हमारे पास एक पेशेवर वैज्ञानिक एवं तकनीकी अनुसंधान एवं विकास टीम, उन्नत उत्पादन एवं निरीक्षण उपकरण, आधुनिक उद्यम प्रबंधन और सख्त गुणवत्ता आश्वासन प्रणाली है। कंपनी के उत्पादों को UL सुरक्षा प्रमाणन प्राप्त है और इनका व्यापक रूप से पोर्टेबल ऊर्जा भंडारण बिजली आपूर्ति, घरेलू ऊर्जा भंडारण बिजली आपूर्ति, औद्योगिक एवं वाणिज्यिक ऊर्जा भंडारण बिजली आपूर्ति, लिथियम बैटरी और सफाई रोबोट के लिए औद्योगिक नियंत्रण बॉक्स जैसे विभिन्न विद्युत उत्पादों में उपयोग किया जाता है।
बिक्री पश्चात सेवा:
पैकेजिंग और डिलीवरी:
 |  |
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: क्या यह एसी पावर केबल अंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप है?
जी हां। यह एसी पावर केबल UL10269 प्रमाणित 16AWG तार से निर्मित है, जो इलेक्ट्रॉनिक उपकरणों और नई ऊर्जा अनुप्रयोगों में आंतरिक वायरिंग के लिए व्यापक रूप से मान्यता प्राप्त है। यह केबल ऊर्जा भंडारण और विद्युत प्रबंधन प्रणालियों में विद्युत संचरण के लिए सुरक्षा और प्रदर्शन संबंधी आवश्यकताओं को पूरा करती है।
Q2: क्या OEM परियोजनाओं के लिए केबल की लंबाई और कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है?
ए: बिलकुल। मानक लंबाई L = 50 + 380 + 70 मिमी है, लेकिन हम पूर्ण अनुकूलन सेवाएं प्रदान करते हैं। केबल की लंबाई, तारों के रंग, कनेक्टर के प्रकार और शाखा विन्यास को आपके विशिष्ट सिस्टम लेआउट और OEM आवश्यकताओं के अनुरूप बनाया जा सकता है।
Q3: निरंतर उच्च-धारा संचालन के तहत यह केबल कैसा प्रदर्शन करती है?
ए: इस केबल में उच्च शुद्धता वाले टिन-लेपित तांबे के कंडक्टरों का उपयोग किया गया है, जिनका आकार 16AWG है। इसके परिणामस्वरूप कम डीसी प्रतिरोध और कुशल करंट संचरण सुनिश्चित होता है। उचित इन्सुलेशन और थर्मल डिज़ाइन के साथ मिलकर, यह निरंतर उच्च-करंट संचालन के दौरान नियंत्रित तापमान वृद्धि और स्थिर प्रदर्शन सुनिश्चित करता है।
प्रश्न 4: इस एसी पावर केबल असेंबली में कौन से कनेक्टर उपयोग किए जाते हैं?
ए: एक सिरे पर एएमएएस एक्सटी60-एफ और एसएच3.5-एफ कनेक्टर लगे हैं, जबकि दूसरे सिरे पर टीएलसी आरएनबीएस2-4-90डी टर्मिनल का उपयोग किया गया है। इन कनेक्टर्स को इनकी सुरक्षित लॉकिंग, उच्च करंट क्षमता और नई ऊर्जा अनुप्रयोगों में विश्वसनीयता के लिए चुना गया है। अनुरोध करने पर वैकल्पिक कनेक्टर ब्रांड भी उपलब्ध हैं।
प्रश्न 5: इस केबल में फेराइट कोर का उद्देश्य क्या है?
ए: चार घुमावों में लिपटे केबल के साथ एकीकृत फेराइट कोर (YZN-UT23×33×20) विद्युत चुम्बकीय हस्तक्षेप (EMI) को कम करने में मदद करता है। इससे बिजली की स्थिरता में सुधार होता है और विद्युत शोर कम होता है, खासकर संवेदनशील इलेक्ट्रॉनिक घटकों वाले वातावरण में।
