कनेक्टर और टर्मिनल के बीच क्या अंतर है?

विद्युत इंजीनियरिंग और वायरिंग प्रणालियों में, लोग अक्सर कनेक्टर और टर्मिनल शब्दों को लेकर भ्रमित हो जाते हैं। पहली नज़र में, ये दोनों एक-दूसरे के स्थान पर इस्तेमाल किए जा सकते हैं, लेकिन व्यवहार में, ये अलग-अलग उद्देश्यों की पूर्ति करते हैं। सुरक्षित, कुशल और लंबे समय तक चलने वाले विद्युत प्रतिष्ठानों को सुनिश्चित करने के लिए इनके अंतर को समझना ज़रूरी है।

कनेक्टर बनाम टर्मिनल: मुख्य परिभाषाएँ

• कनेक्टर: एक उपकरण जो दो या अधिक विद्युत परिपथों को आपस में जोड़ता है। इसमें आमतौर पर आवरण, लॉकिंग तंत्र और कभी-कभी अंदर कई टर्मिनल शामिल होते हैं। अधिकांश मामलों में कनेक्टरों को बिना किसी उपकरण के अलग और फिर से जोड़ा जा सकता है।

• टर्मिनल: वह विशिष्ट अंत-बिंदु या इंटरफ़ेस जहाँ तार भौतिक रूप से जुड़ा होता है। टर्मिनल में तार को सुरक्षित करने और धारा संचरण सुनिश्चित करने के लिए क्रिम्पिंग, सोल्डरिंग या बन्धन शामिल हो सकता है। कनेक्टर्स के विपरीत, टर्मिनल वास्तविक तार-से-संपर्क इंटरफ़ेस पर अधिक ध्यान केंद्रित करते हैं।

संक्षेप में, प्रत्येक कनेक्टर में कई टर्मिनल हो सकते हैं, लेकिन प्रत्येक टर्मिनल कनेक्टर असेंबली का हिस्सा नहीं होता है।

विद्युत प्रणालियों में टर्मिनल क्यों महत्वपूर्ण हैं

टर्मिनल महत्वपूर्ण होते हैं क्योंकि वे चालकता, प्रतिरोध और ऊष्मा उत्पादन को सीधे प्रभावित करते हैं। खराब गुणवत्ता वाला टर्मिनल प्रतिरोध बढ़ा देता है, जिससे वोल्टेज में गिरावट और संभवतः अधिक गर्मी हो सकती है। औद्योगिक मशीनरी में, टर्मिनल पर प्रतिरोध में 0.05 Ω की वृद्धि भी स्थानीय ताप को 15-20°C तक बढ़ा सकती है, जिससे तार का जीवनकाल काफी कम हो जाता है।

ऑटोमोटिव वायरिंग, औद्योगिक नियंत्रण कैबिनेट और बिजली वितरण जैसे अनुप्रयोगों के लिए, सही टर्मिनल प्रकार का चयन करना उतना ही महत्वपूर्ण है जितना कि तार का चयन करना।

टर्मिनलों के सामान्य प्रकार

विभिन्न वातावरणों और विद्युत भारों के लिए विशिष्ट टर्मिनल प्रकारों की आवश्यकता होती है। नीचे कुछ व्यापक रूप से प्रयुक्त टर्मिनल दिए गए हैं:

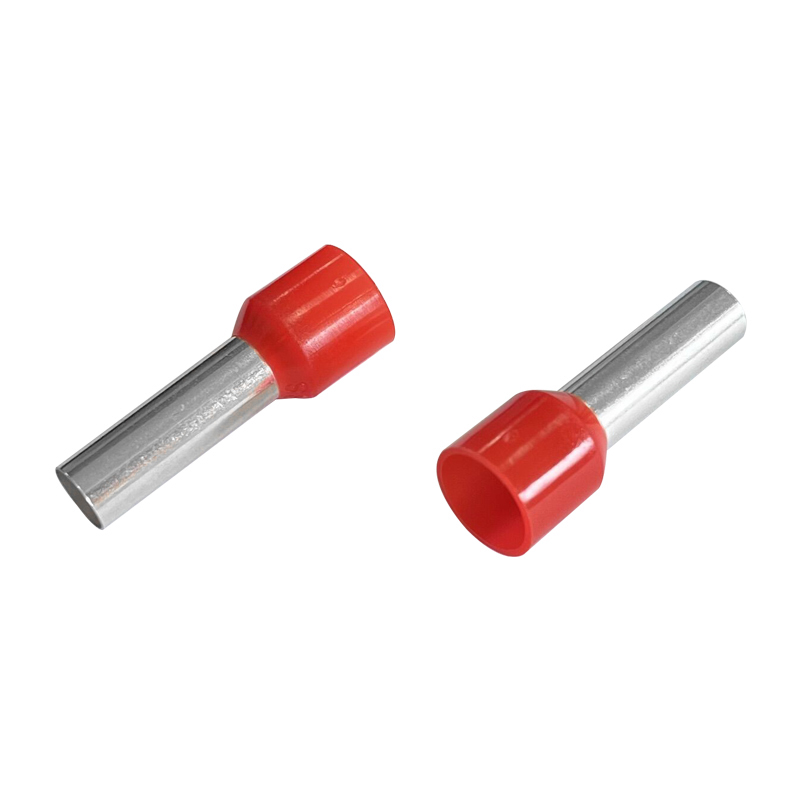

नायलॉन-इन्सुलेटेड कॉर्ड एंड टर्मिनल

इस प्रकार के टर्मिनल का उपयोग नियंत्रण कैबिनेट और वितरण बक्सों में व्यापक रूप से किया जाता है। नायलॉन का इन्सुलेशन तार के रेशों को फैलने से रोकता है, जिससे यह सुनिश्चित होता है कि प्रत्येक तांबे का रेशा समान रूप से धारा प्रवाहित करे। आईईसी मानकों के अनुसार, टर्मिनल ब्लॉकों में बार-बार डालने पर फेरूल तार की स्थिरता में 40% तक सुधार कर सकते हैं।

उदाहरण के लिए, 2.5 मिमी² के बारीक तार में, बिना फेरूल के, सम्मिलन हानि 12-15% तक बढ़ सकती है। नायलॉन-इन्सुलेटेड कॉर्ड एंड टर्मिनल, किस्में संरेखित रहती हैं, जिससे वर्तमान दक्षता में सुधार होता है और दीर्घकालिक ढीलापन कम होता है।

कॉपर ट्यूब टर्मिनल

उच्च धाराओं, जैसे बैटरी कनेक्शन, मोटर लीड, या इन्वर्टर आउटपुट के साथ काम करते समय, कॉपर ट्यूब टर्मिनल सबसे विश्वसनीय विकल्प है। तांबे की चालकता लगभग 58 एमएस/मी है, जो एल्युमीनियम से लगभग 10 गुना ज़्यादा है, जिसका मतलब है कम ऊष्मा निर्माण और कम बिजली की हानि।

ऑक्सीकरण से बचने के लिए इन टर्मिनलों को अक्सर टिन किया जाता है और ये केबल के आकार के आधार पर 100 एम्पियर से ऊपर की धाराओं को संभाल सकते हैं। ऑटोमोटिव अनुप्रयोगों में, तांबे की ट्यूब वाला टर्मिनल सामान्य क्रिम्प लग्स की तुलना में जोड़ों के गर्म होने को लगभग 25% तक कम कर सकता है।

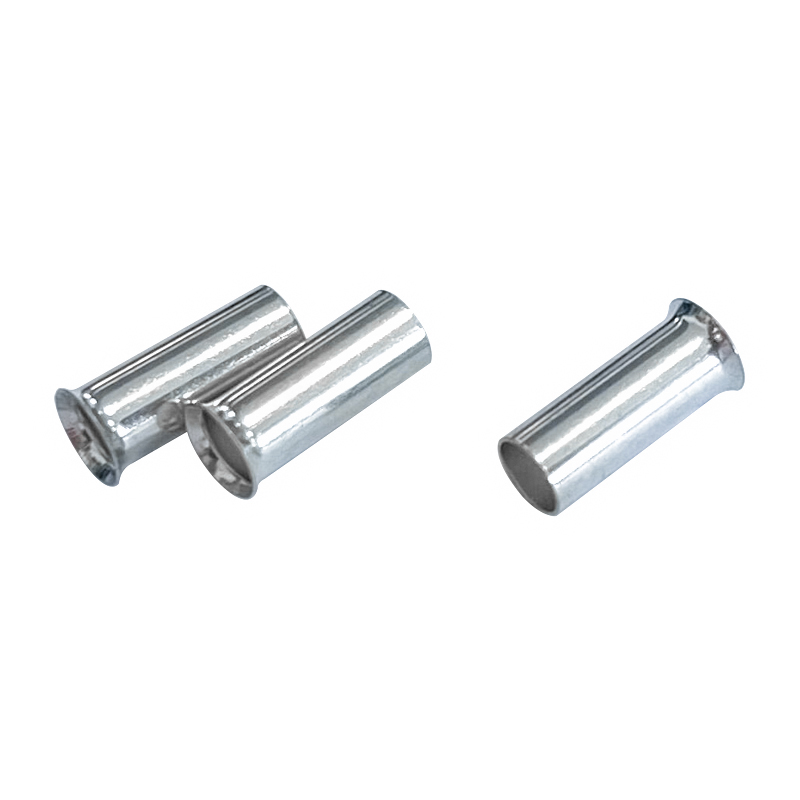

गैर-इन्सुलेटेड कॉर्ड एंड टर्मिनल

हर अनुप्रयोग में इन्सुलेशन की आवश्यकता नहीं होती। सघन स्थानों में या जब टर्मिनल को बाद में किसी इंसुलेटेड आवरण में डाला जाता है, तो गैर-इन्सुलेटेड कॉर्ड एंड टर्मिनल किफायती और व्यावहारिक विकल्प बन जाता है।

सरल होने के बावजूद, यह सुनिश्चित करता है कि बहु-स्ट्रैंड तार स्क्रू के दबाव में विकृत न हों। क्षेत्रीय आँकड़े दर्शाते हैं कि उचित रूप से क्रिम्प किए गए गैर-इन्सुलेटेड फेरूल, औद्योगिक नियंत्रण पैनलों में तारों की खराबी को बिना ढके छोड़े गए तारों की तुलना में 30% से अधिक कम कर सकते हैं।

कनेक्टर और टर्मिनल के बीच चयन

आपको कनेक्टर्स के बजाय टर्मिनलों पर कब ध्यान देना चाहिए?

1. टर्मिनल सर्वोत्तम होते हैं जब:

• • प्राथमिकता चालकता और सुरक्षित तार संपर्क है।

  • तार को ब्लॉक, पैनल या लैग के अंदर लगाया जाएगा।

  • स्थापना के लिए न्यूनतम संपर्क प्रतिरोध की आवश्यकता होती है।

2.कनेक्टर तब सर्वोत्तम होते हैं जब:

• • आपको त्वरित रूप से कनेक्शन हटाने और पुनः कनेक्शन की आवश्यकता है।

  • एकाधिक सर्किटों को एक मॉड्यूलर आवास में जोड़ा जाना चाहिए।

  • पर्यावरण संरक्षण (जलरोधकता, कंपन प्रतिरोध) आवश्यक है।

उदाहरण के लिए, एक सौर इन्वर्टर आसान रखरखाव के लिए पैनल की तरफ कनेक्टर का उपयोग कर सकता है, लेकिन इन्वर्टर बॉक्स के अंदर, तारों को अधिकतम स्थिरता के लिए टर्मिनलों के साथ तय किया जाता है।

बड़ी तस्वीर

हालाँकि कनेक्टर और टर्मिनल शब्द अक्सर एक-दूसरे के स्थान पर इस्तेमाल किए जाते हैं, लेकिन विद्युत प्रणालियों में ये अलग-अलग कार्य करते हैं। कनेक्टर मॉड्यूलरिटी और सुविधा पर ध्यान केंद्रित करते हैं, जबकि टर्मिनल चालकता और दीर्घकालिक विश्वसनीयता पर ध्यान केंद्रित करते हैं।

जैसे-जैसे विद्युत प्रणालियाँ अधिक जटिल होती जा रही हैं—चाहे इलेक्ट्रिक वाहन हों, नवीकरणीय ऊर्जा हो, या औद्योगिक स्वचालन हो—नायलॉन-इंसुलेटेड कॉर्ड एंड टर्मिनल, कॉपर ट्यूब टर्मिनल और नॉन-इंसुलेटेड कॉर्ड एंड टर्मिनल जैसे टर्मिनलों का प्रदर्शन सीधे तौर पर दक्षता और सुरक्षा को प्रभावित करेगा। काम के लिए सही प्रकार का चयन केवल लागत का मामला नहीं है, बल्कि प्रदर्शन और टिकाऊपन का भी मामला है।
