प्रोफेशनल आरसी और एफपीवी सिस्टम में XT30 और XT90 कनेक्टर प्रदर्शन को कैसे प्रभावित करते हैं?

Jul 21, 2026

How Do XT30 and XT90 Connectors Impact Performance in Professional RC and FPV Systems

अपने आरसी या एफपीवी सेटअप के प्रदर्शन को अधिकतम करने के लिए आपको सही कनेक्टर का चयन करना होगा। कस्टम बैटरी पैक केबल हार्नेस कनेक्टर यह आपको चुनौतीपूर्ण अनुप्रयोगों के लिए विश्वसनीय कनेक्शन प्रदान करता है। XT30 और XT90 कनेक्टर विभिन्न पावर स्तरों के लिए उपयुक्त हैं। XT30 माइक्रो ड्रोन और छोटे वाहनों के लिए सबसे अच्छा है। XT90 उच्च-शक्ति वाले RC मॉडल और रेसिंग ड्रोन के लिए उपयुक्त है। आपके कनेक्टर का चुनाव सिस्टम की दक्षता, विश्वसनीयता और पावर डिलीवरी को प्रभावित करता है। सर्वोत्तम विकल्प चुनने के लिए अपनी RC बैटरी कनेक्टर की आवश्यकताओं, आकार सीमाओं और RC कार बैटरी कनेक्टर्स के साथ अनुकूलता पर विचार करें।

चाबी छीनना

अपने आरसी सेटअप के लिए सही कनेक्टर चुनें ताकि प्रदर्शन और विश्वसनीयता को अधिकतम किया जा सके।
XT30 कनेक्टर माइक्रो ड्रोन और छोटे वाहनों के लिए आदर्श हैं, जबकि XT90 कनेक्टर उच्च शक्ति वाले मॉडलों के लिए उपयुक्त हैं।
ओवरहीटिंग से बचने के लिए हमेशा कनेक्टर की करंट रेटिंग को अपने सिस्टम की बिजली की आवश्यकताओं के अनुरूप चुनें।
कनेक्टर्स का सही इंस्टॉलेशन सुरक्षा बढ़ाता है और आपके आरसी उपकरण का जीवनकाल भी बढ़ाता है।
सर्वोत्तम प्रदर्शन के लिए कनेक्टर्स, बैटरियों और इलेक्ट्रॉनिक स्पीड कंट्रोलर्स के बीच अनुकूलता की जांच करें।

XT30 XT90 कनेक्टर का प्रदर्शन

वर्तमान हैंडलिंग

आपको अपने आरसी सिस्टम की बिजली की ज़रूरतों के हिसाब से सही कनेक्टर चुनना होगा। XT30 और XT90 कनेक्टर के विकल्प आपको अलग-अलग सेटअप के लिए सुविधा देते हैं। XT30 कनेक्टर 30 एम्पियर तक लगातार करंट संभाल सकते हैं। XT90 कनेक्टर इससे कहीं ज़्यादा करंट, 90 एम्पियर तक लगातार, संभाल सकते हैं। यह अंतर उन आरसी वाहनों और ड्रोन के लिए ज़रूरी है जो ज़्यादा बिजली इस्तेमाल करते हैं। अगर आप ऐसा कनेक्टर इस्तेमाल करते हैं जो आपके सिस्टम के करंट को संभाल नहीं सकता, तो सिस्टम ज़्यादा गर्म हो सकता है और बिजली जा सकती है।

यहां एक तालिका दी गई है जो लोकप्रिय आरसी बैटरी कनेक्टर प्रकारों के लिए वर्तमान रेटिंग की तुलना करती है:

योजक	सतत धारा	चरम धारा
एक्सटी30	~30ए	लागू नहीं
एक्सटी60	60–75ए	120ए
एक्सटी90	90–120ए	180ए

XT30 कनेक्टर माइक्रो ड्रोन, छोटी आरसी कारों और हल्के विमानों के लिए सबसे उपयुक्त हैं। XT90 कनेक्टर बड़े आरसी ट्रकों, उच्च-प्रदर्शन वाली नावों और भारी-भरकम ड्रोनों के लिए उपयुक्त हैं। आपको हमेशा अपनी आरसी कार की बैटरी के कनेक्टर की जांच करनी चाहिए ताकि यह सुनिश्चित हो सके कि वे आपके सिस्टम की आवश्यकताओं के अनुरूप हैं।

वोल्टेज दक्षता

वोल्टेज दक्षता आपके मोटर्स और इलेक्ट्रॉनिक्स तक पहुँचने वाली शक्ति की मात्रा को प्रभावित करती है। XT30 XT90 कनेक्टर डिज़ाइन प्रतिरोध को कम करता है, जिससे वोल्टेज ड्रॉप कम रहता है। कम प्रतिरोध का अर्थ है अधिक कुशल शक्ति वितरण। XT90 कनेक्टर्स में संपर्क सतहें बड़ी होती हैं, इसलिए उच्च भार के तहत इनमें वोल्टेज हानि कम होती है। यह विशेषता इन्हें उच्च-धारा वाले RC अनुप्रयोगों के लिए आदर्श बनाती है।

XT30 कनेक्टर छोटे सिस्टम में भी अच्छा प्रदर्शन करते हैं। ये माइक्रो ड्रोन और छोटे आरसी वाहनों के लिए वोल्टेज ड्रॉप को न्यूनतम रखते हैं। यदि आप और भी बेहतर विश्वसनीयता चाहते हैं, तो आप चुन सकते हैं। XT30PW पावर कनेक्टरये कनेक्टर स्थिर वोल्टेज और लंबे समय तक चलने के लिए सोने की परत चढ़े संपर्कों और उच्च गुणवत्ता वाले नायलॉन का उपयोग करते हैं। ये 15A तक निरंतर करंट को भी सहन कर सकते हैं और तापमान की एक विस्तृत श्रृंखला में काम करते हैं, जिससे ये कई RC सेटअपों के लिए एक ठोस विकल्प बन जाते हैं।

गर्मी और सुरक्षा

आरसी सिस्टम में हीट मैनेजमेंट बेहद ज़रूरी है। XT30 और XT90 कनेक्टर दोनों ही ऐसे मटेरियल से बने होते हैं जो गर्मी को रोकते हैं और पिघलने से बचाते हैं। XT90 कनेक्टर ज़्यादा गर्मी सहन कर सकते हैं क्योंकि वे ज़्यादा करंट झेल सकते हैं। यह खासियत आपके आरसी सिस्टम को लंबे समय तक चलने या भारी लोड के दौरान सुरक्षित रखती है। XT30 कनेक्टर छोटे आरसी मॉडल और कारों में ठंडे रहते हैं।

यहां एक तालिका दी गई है जिसमें प्रत्येक कनेक्टर के सामान्य उपयोग के मामलों और वर्तमान रेटिंग को दर्शाया गया है:

कनेक्टर प्रकार	वर्तमान रेटिंग	सामान्य उपयोग का मामला
एक्सटी30	लगभग 30A निरंतर	माइक्रो/व्हूप बिल्ड, छोटे 2-3एस पैक
एक्सटी60	लगभग 60A निरंतर	5-इंच FPV, 4S-6S मिड-पावर बिल्ड
एक्सटी90	लगभग 90A निरंतर	भारी-भरकम, सिनेमाई, उच्च-शक्ति वाली रेसिंग

आपको हमेशा अपने आरसी बैटरी के लिए सही कनेक्टर चुनना चाहिए। यह चुनाव ओवरहीटिंग को रोकने में मदद करता है और आपके आरसी सिस्टम को भरोसेमंद बनाए रखता है। XT30 और XT90 कनेक्टर का चुनाव परफॉर्मेंस और सुरक्षा दोनों को प्रभावित करता है। कनेक्टर खराब होने से बचने के लिए, हर उड़ान या ड्राइव से पहले अपनी आरसी कार की बैटरी के कनेक्टर की जांच जरूर करें।

बख्शीश: उच्च-करंट कनेक्शन के लिए, हमेशा अपने सिस्टम की अधिकतम करंट क्षमता से अधिक रेटिंग वाले कनेक्टर का उपयोग करें। यह तरीका सुरक्षा बढ़ाता है और आपके आरसी उपकरण का जीवनकाल भी बढ़ाता है।

आरसी बैटरी कनेक्टर के व्यावहारिक पहलू

आकार और वजन

अपने आरसी सेटअप के लिए बैटरी कनेक्टर चुनते समय आपको आकार और वजन का ध्यान रखना चाहिए। XT30 जैसे छोटे कनेक्टर माइक्रो ड्रोन और हल्के आरसी वाहनों के लिए उपयुक्त होते हैं। XT90 जैसे बड़े कनेक्टर उच्च शक्ति वाली आरसी कारों और भारी ड्रोन के लिए उपयुक्त होते हैं। आपके द्वारा चुने गए कनेक्टर का प्रकार आपके आरसी मॉडल के कुल वजन और संतुलन को प्रभावित करता है। यदि आप बहुत बड़ा कनेक्टर चुनते हैं, तो अनावश्यक वजन बढ़ सकता है। यदि आप बहुत छोटा कनेक्टर चुनते हैं, तो अधिकतम निरंतर करंट सीमित होने का खतरा रहता है। हमेशा कनेक्टर का आकार अपने आरसी सिस्टम की बिजली की आवश्यकताओं और भौतिक सीमाओं के अनुरूप चुनें।

स्थापना संबंधी सुझाव

सही इंस्टॉलेशन से आपके आरसी बैटरी कनेक्टर का प्रदर्शन विश्वसनीय बना रहता है। सर्वोत्तम परिणामों के लिए इन चरणों का पालन करें:

फ्लक्स कोर वाले उच्च गुणवत्ता वाले, सीसा रहित सोल्डर का उपयोग करें।
जोड़ने से पहले कनेक्टर टैब और तार के सिरों दोनों को पहले से टिन कर लें।
प्लास्टिक के आवरण को नुकसान से बचाने के लिए ऊष्मा का कुशलतापूर्वक प्रयोग करें।
कनेक्शनों को पूरी तरह से इन्सुलेट करने के लिए हीट-श्रिंक ट्यूबिंग का उपयोग करें।
XT90 के लिए 8-10 AWG सिलिकॉन तार का उपयोग करें; XT60 के लिए 10-12 AWG सिलिकॉन तार का उपयोग करें।
लचीलेपन के लिए हमेशा फंसे हुए तांबे के तार का ही प्रयोग करें।
अपने सिस्टम की अधिकतम निरंतर धारा के अनुसार तार की मोटाई का मिलान करें।
नियमित रूप से गर्म होने या रंग बदलने के संकेतों की जांच करें।
समय-समय पर इलेक्ट्रिकल कॉन्टैक्ट क्लीनर से कॉन्टैक्ट्स को साफ करें।
कनेक्शन के दौरान सुनाई देने वाली क्लिक ध्वनि से सुरक्षित जुड़ाव सुनिश्चित करें।
पिघलने या विकृति के कोई भी लक्षण दिखाने वाले कनेक्टर्स को बदल दें।

बख्शीश: सावधानीपूर्वक इंस्टॉलेशन से सुरक्षा बढ़ती है और आपकी आरसी कार बैटरी कनेक्टर का जीवनकाल भी बढ़ जाता है।

अनुकूलता

अपने आरसी सिस्टम के लिए आरसी बैटरी कनेक्टर चुनते समय अनुकूलता महत्वपूर्ण है। आपको यह सुनिश्चित करना होगा कि आपके कनेक्टर आपकी बैटरी और इलेक्ट्रॉनिक स्पीड कंट्रोलर (ईएससी) दोनों के साथ संगत हों। कई लोकप्रिय आरसी बैटरी ब्रांड और ईएससी XT30 या XT90 कनेक्टर का उपयोग करते हैं। नीचे दी गई तालिका दर्शाती है कि XT90 कनेक्टर सामान्य आरसी घटकों के साथ कैसे जुड़ते हैं:

विशेषता	विवरण
कनेक्टर प्रकार	एक्सटी90
अधिकतम धारा	90ए
डिज़ाइन	ध्रुवीकृत डिज़ाइन विपरीत ध्रुवता को रोकता है
टर्मिनल प्रकार	कम प्रतिरोध के लिए सोने की परत चढ़े 5 मिमी बुलेट टर्मिनल
वायर संगतता	8 AWG तक के तारों के लिए उपयुक्त
आवेदन	आरसी कारों, हवाई जहाजों, हेलीकॉप्टरों और ड्रोनों के लिए आदर्श।
संरक्षा विशेषताएं	मजबूत आवरण आपस में मजबूती से जुड़ जाते हैं, जिससे उपयोग के दौरान आकस्मिक रूप से अलग होने से बचा जा सके।
लोकप्रियता	उच्च-शक्ति वाले सेटअप में सुरक्षित और आसान कनेक्शन के लिए शौकिया और शुरुआती लोगों द्वारा विश्वसनीय।

आपको हमेशा अपने आरसी बैटरी कनेक्टर और आरसी कार बैटरी कनेक्टर की अनुकूलता की जांच करनी चाहिए। बैटरी कनेक्टर का चयन आपके सिस्टम की बिजली आवश्यकताओं और अपेक्षित अधिकतम निरंतर धारा पर निर्भर करता है। यदि आप अपने आरसी सेटअप के लिए उपयुक्त कनेक्टर का चुनाव करते हैं, तो विश्वसनीयता और प्रदर्शन में सुधार होता है।

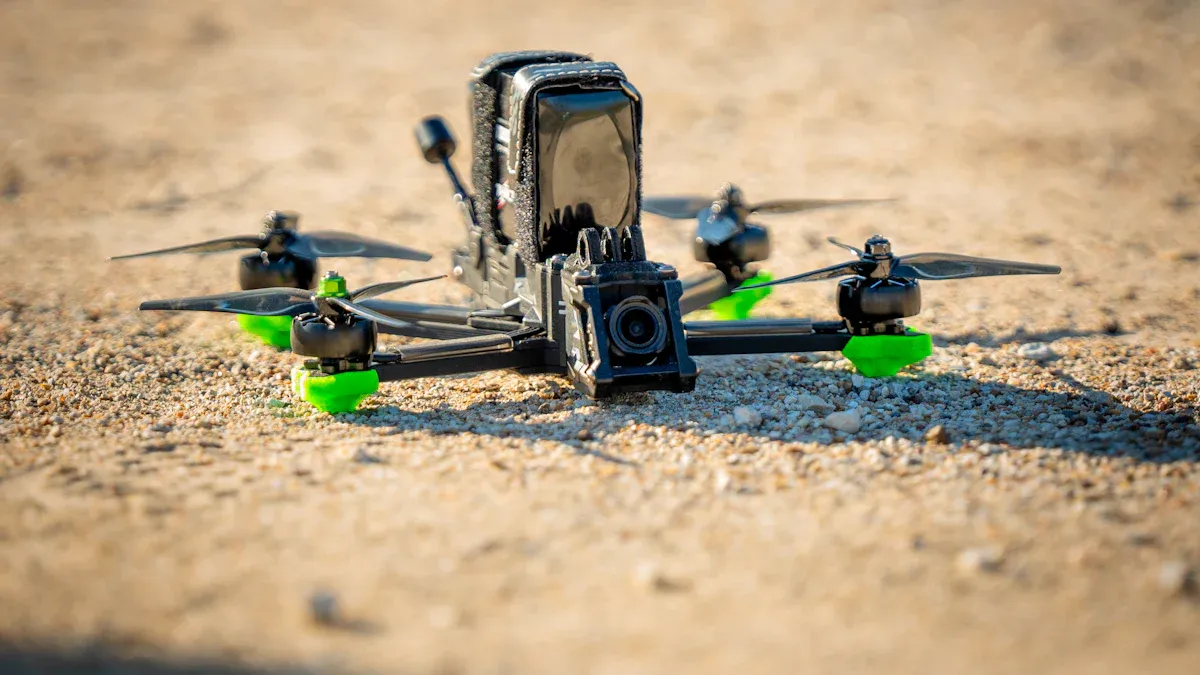

एफपीवी ड्रोन बैटरी कनेक्टर के उपयोग के उदाहरण

सूक्ष्म और हल्के निर्माण

आप चाहते हैं कि आपका माइक्रो एफपीवी ड्रोन फुर्तीला और कुशल बना रहे। कनेक्टर का चुनाव उड़ान समय, वोल्टेज स्थिरता और समग्र प्रदर्शन को प्रभावित करता है। उच्च करंट खपत करने वाले माइक्रो ड्रोनों के लिए XT30 कनेक्टर सबसे उपयुक्त हैं। ये न्यूनतम वोल्टेज ड्रॉप प्रदान करते हैं, जिसका अर्थ है कि आक्रामक पैंतरेबाज़ी के दौरान आपके मोटर्स को लगातार पावर मिलती है। XT30 कनेक्टर कुछ अन्य विकल्पों की तुलना में अधिक भारी होते हैं, इसलिए ये छोटे ड्रोनों के लिए उपयुक्त नहीं हो सकते हैं। बड़े माइक्रो एफपीवी ड्रोनों को XT30 से लाभ होता है, विशेष रूप से जब आपको 20A या उससे अधिक करंट संभालना हो।

XT30 कनेक्टर स्थिर वोल्टेज और विश्वसनीय बिजली आपूर्ति प्रदान करते हैं।
ये माइक्रो क्वाड और 2-3 इंच के रेसिंग मशीनों के लिए उपयुक्त हैं जिन्हें अधिक करंट की आवश्यकता होती है।
अपने ड्रोन की आवश्यकताओं के अनुसार कनेक्टर का आकार निर्धारित करके आप बिजली की हानि और अत्यधिक गर्मी से बच सकते हैं।

निर्माता माइक्रो क्वाड और छोटे रेसिंग ड्रोन के लिए XT30 की सलाह देते हैं। आपको अपने आरसी बैटरी कनेक्टर और आरसी कार बैटरी कनेक्टर की जांच कर लेनी चाहिए ताकि अनुकूलता और बेहतर प्रदर्शन सुनिश्चित हो सके।

उच्च शक्ति और रेसिंग ड्रोन

हाई-पावर FPV रेसिंग ड्रोन के लिए आपको मज़बूत कनेक्टर की आवश्यकता होती है। XT90 कनेक्टर इन चुनौतीपूर्ण स्थितियों में बेहतरीन प्रदर्शन करते हैं। ये 90A निरंतर और 120A तक बर्स्ट करंट को सपोर्ट करते हैं। मज़बूत ग्रिप डिज़ाइन तेज़ रेसिंग के दौरान आकस्मिक डिस्कनेक्ट को रोकता है। एंटी-स्पार्क तकनीक विद्युत आर्क को कम करती है, जिससे आपके इलेक्ट्रॉनिक्स सुरक्षित रहते हैं और विश्वसनीयता बढ़ती है। XT90 कनेक्टर भारी भार उठाने वाले ड्रोन और वाणिज्यिक UAV के लिए सबसे उपयुक्त हैं जिन्हें अधिकतम पावर डिलीवरी की आवश्यकता होती है।

XT90 कनेक्टर रेसिंग ड्रोन के लिए उच्च करंट और वोल्टेज को संभाल सकते हैं।
सुरक्षित कनेक्शन तीव्र गति से संचालन के दौरान आपके ड्रोन को सुरक्षित रखते हैं।
स्पार्क-रोधी विशेषताएं उच्च-वोल्टेज LiPo बैटरियों के साथ सुरक्षा को बढ़ाती हैं।

निर्माता 6S या इससे अधिक शक्तिशाली बैटरी सिस्टम के लिए XT90 कनेक्टर का सुझाव देते हैं। XT60 कनेक्टर 5-7 इंच के रेसिंग क्वाड जैसे मध्यम-शक्ति वाले सेटअप के लिए उपयुक्त हैं। आप नीचे दी गई तालिका में कनेक्टर विकल्पों की तुलना कर सकते हैं:

योजक	सतत धारा	विस्फोट धारा	तार गेज	के लिए सर्वश्रेष्ठ
एक्सटी30	15ए	30ए	16-18 AWG	माइक्रो क्वाड, 2-3 इंच के रेसर
एक्सटी60	30ए	60ए	12-14 AWG	5-7″ रेसिंग, 4S-6S सिस्टम
एक्सटी90	45ए	90ए	8-10 AWG	भारी भार उठाने वाले, वाणिज्यिक यूएवी

Bar chart comparing continuous and burst current ratings for XT30, XT60, and XT90 connectors

बख्शीश: अपने एफपीवी ड्रोन की बैटरी के कनेक्टर को हमेशा ड्रोन की बिजली की आवश्यकताओं के अनुसार ही लगाएं। ऐसा करने से दक्षता और विश्वसनीयता बढ़ती है।

आप रेसिंग ड्रोन के लिए सुरक्षित, उच्च-प्रदर्शन वाले कनेक्टर पा सकते हैं, जैसे कि XT90PW बैटरी कनेक्टरजो मांग वाले एफपीवी अनुप्रयोगों के लिए बेहतर सुरक्षा और बिजली आपूर्ति प्रदान करता है।

आपको अपने आरसी सेटअप के लिए सही कनेक्टर चुनना होगा। XT30 कनेक्टर माइक्रो आरसी ड्रोन और छोटे आरसी वाहनों के लिए उपयुक्त हैं। XT90 कनेक्टर उच्च शक्ति वाले आरसी मॉडल और रेसिंग ड्रोन के लिए उपयुक्त हैं। नीचे दी गई तालिका कनेक्टर चयन के लिए प्रमुख कारकों को दर्शाती है:

कारक	XT30 कनेक्टर	XT90 कनेक्टर
वर्तमान क्षमता	30 एम्पियर के लिए रेटेड	45 एम्पियर के लिए रेटेड
ऊष्मा प्रबंधन	अधिक गर्म होने की संभावना	बेहतर ऊष्मा अपव्यय
आकार	अधिक कॉम्पेक्ट	बड़ा
सहनशीलता	मानक स्थायित्व	बेहतरीन टिकाऊपन
प्रयोज्य	एक हाथ से आसानी से कनेक्ट करें	एक हाथ से आसानी से कनेक्ट करें

आपको अपने आरसी बैटरी और सिस्टम की विशिष्टताओं के अनुसार कनेक्टर का प्रकार चुनना चाहिए। परीक्षण के दौरान वोल्टेज में गिरावट और कनेक्टर के तापमान पर नज़र रखें। अपने आरसी मॉडल के लिए स्थान की कमी और बिजली की आवश्यकताओं का ध्यान रखें। आरसी कनेक्टर का चुनाव करते समय मोटर और प्रोपेलर के परीक्षण डेटा का उपयोग करें। XT90 कनेक्टर उच्च करंट क्षमता और टिकाऊपन प्रदान करते हैं, जो कठिन आरसी अनुप्रयोगों के लिए उपयुक्त हैं। XT30 कनेक्टर कॉम्पैक्ट आकार के होते हैं, जो हल्के आरसी सिस्टम के लिए उपयुक्त हैं। उच्च-शक्ति वाले आरसी सिस्टम में सुरक्षित और विश्वसनीय कनेक्शन के लिए, आप XT90PW बैटरी कनेक्टर का उपयोग कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

XT30 और XT90 कनेक्टरों के बीच मुख्य अंतर क्या है?

XT30 कनेक्टर कम करंट संभालते हैं और छोटे RC या FPV उपकरणों के लिए उपयुक्त होते हैं। XT90 कनेक्टर अधिक करंट संभालते हैं और बड़े, उच्च-शक्ति वाले उपकरणों के लिए उपयुक्त होते हैं। आपको अपने सिस्टम की बिजली की ज़रूरतों के अनुसार कनेक्टर का चयन करना चाहिए।

क्या मैं हाई-पावर रेसिंग ड्रोन के लिए XT30 कनेक्टर का उपयोग कर सकता हूँ?

उच्च शक्ति वाले रेसिंग ड्रोन के लिए XT30 कनेक्टर का उपयोग नहीं करना चाहिए। XT90 कनेक्टर अधिक करंट प्रदान करते हैं और चुनौतीपूर्ण परिस्थितियों में भी सुरक्षित कनेक्शन सुनिश्चित करते हैं। XT30 माइक्रो ड्रोन और हल्के ड्रोन के लिए सबसे उपयुक्त है।

मैं अपनी आरसी कार के लिए सही कनेक्टर कैसे चुनूं?

आपको अपनी कार की अधिकतम करंट खपत और बैटरी का आकार जांचना होगा। XT30 कम पावर वाली छोटी कारों के लिए उपयुक्त है। XT90 अधिक पावर वाली बड़ी कारों के लिए उपयुक्त है। हमेशा ऐसा कनेक्टर चुनें जो आपके सिस्टम की आवश्यकताओं के अनुरूप हो।

क्या XT30PW और XT90PW कनेक्टर मानक संस्करणों से बेहतर हैं?

XT30PW और XT90PW कनेक्टर में गोल्ड-प्लेटेड कॉन्टैक्ट्स और टिकाऊ नायलॉन का इस्तेमाल किया गया है। इनसे बेहतर वोल्टेज स्थिरता और लंबी सर्विस लाइफ मिलती है। ये कनेक्टर प्रोफेशनल RC और FPV सिस्टम के लिए भरोसेमंद परफॉर्मेंस देते हैं।

कनेक्टर लगाते समय मुझे किन सुरक्षा उपायों का पालन करना चाहिए?

आपको उचित मोटाई वाले तार, पहले से टिन किए हुए कॉन्टैक्ट्स और हीट-श्रिंक ट्यूबिंग का उपयोग करना चाहिए। हमेशा सुनिश्चित करें कि कनेक्शन ठीक से जुड़े हुए हैं और ओवरहीटिंग के संकेतों की जांच करें। विश्वसनीय कनेक्शन बनाए रखने के लिए कॉन्टैक्ट्स को नियमित रूप से साफ करें।
