XT30 और XT30U कनेक्टर दिखने में लगभग एक जैसे हैं, जिससे ड्रोन, RC विमान, LiPo बैटरी, ESC, चार्जर या कॉम्पैक्ट पावर सिस्टम के लिए कनेक्टर चुनते समय भ्रम हो सकता है। दोनों ही छोटे XT-सीरीज़ पावर कनेक्टर परिवार से संबंधित हैं, लेकिन XT30U नया और अधिक कॉम्पैक्ट डिज़ाइन है और कई नए प्रोजेक्ट्स के लिए अधिक व्यावहारिक विकल्प बन गया है।
महत्वपूर्ण बात यह है कि XT30 और XT30U के बीच का अंतर केवल इस बात पर निर्भर नहीं करता कि कौन सा कनेक्टर अधिक करंट प्रवाहित करता है। तार का आकार, निरंतर लोड, कनेक्टर का तापमान, इंस्टॉलेशन की जगह, उपयोग की आवृत्ति और तैयार वायरिंग हार्नेस का भौतिक डिज़ाइन, ये सभी कारक मायने रखते हैं। खरीदारी से पहले इन अंतरों को समझना बाद में अनावश्यक मरम्मत कार्य से बचा सकता है।
XT30 बनाम XT30U: मूलभूत अंतर
मूल XT30 को छोटे बैटरी-चालित उपकरणों के लिए एक कॉम्पैक्ट दो-पिन डीसी पावर कनेक्टर के रूप में डिज़ाइन किया गया था। XT30U में भी वही मूल दो-ध्रुवीय पावर कनेक्शन अवधारणा बरकरार है, लेकिन इसका हाउसिंग डिज़ाइन अधिक कॉम्पैक्ट है। वर्तमान उत्पाद कैटलॉग में, XT30U को बैटरी, कंट्रोलर, ड्रोन और छोटे विद्युत प्रणालियों जैसे अनुप्रयोगों के लिए मानक कॉम्पैक्ट केबल कनेक्टर के रूप में व्यापक रूप से प्रस्तुत किया गया है।
नए डिज़ाइन के लिए, XT30U आमतौर पर निर्दिष्ट करने में आसान संस्करण होता है क्योंकि यह XT30 कनेक्शन की विद्युत अवधारणा में कोई बड़ा बदलाव किए बिना एक कॉम्पैक्ट पैकेज प्रदान करता है। हालांकि, इंजीनियरों को फिर भी सटीक मॉडल नंबर की जांच करनी चाहिए, न कि यह मान लेना चाहिए कि XT30 परिवार के सभी कनेक्टरों की विशिष्टताएँ समान हैं।
| विशेषता | एक्सटी30 | XT30U |
|---|---|---|
| कनेक्टर प्रकार | 2-पिन डीसी पावर कनेक्टर | 2-पिन डीसी पावर कनेक्टर |
| मुख्य आवेदन | छोटे बैटरी चालित उपकरण | ड्रोन, आरसी मॉडल, बैटरी, कंट्रोलर और कॉम्पैक्ट पावर सिस्टम |
| वर्तमान कक्षा | छोटे उच्च-धारा डीसी अनुप्रयोग | निर्दिष्ट कैटलॉग शर्तों के अंतर्गत अधिकतम 20 A तक। |
| तापमान की रेंज | आमतौर पर तापमान -20°C से 120°C के बीच होता है, जो मॉडल पर निर्भर करता है। | वर्तमान XT30U विनिर्देशों के लिए तापमान -20°C से 120°C तक होता है। |
| यांत्रिक जीवन | आमतौर पर लगभग 100 संभोग चक्रों के आसपास निर्दिष्ट किया जाता है | वर्तमान विशिष्टताओं में 100 संभोग चक्र |
| डिजाइन प्राथमिकता | स्थापित कॉम्पैक्ट कनेक्टर डिज़ाइन | अधिक सघन और आधुनिक आवास डिजाइन |
कनेक्टर की सटीक रेटिंग की जांच हमेशा उसके पार्ट नंबर, वायर गेज और इंस्टॉलेशन की स्थितियों के आधार पर की जानी चाहिए। उदाहरण के लिए, वर्तमान AMASS XT30U स्पेसिफिकेशन्स में निर्दिष्ट तापमान वृद्धि की स्थिति में 16 AWG के साथ अधिकतम 20 A की रेटिंग दी गई है, जबकि अन्य व्यावसायिक लिस्टिंग्स में परीक्षण विधि और उपयोग के आधार पर कम निरंतर रेटिंग बताई जा सकती है। इसलिए, कनेक्टर की विज्ञापित "30" रेटिंग को सार्वभौमिक निरंतर-करंट रेटिंग नहीं माना जाना चाहिए।
XT30U को क्यों विकसित किया गया था?
XT30U का मुख्य लाभ इसकी कुशल पैकेजिंग है। ड्रोन और RC उपकरणों में हर मिलीमीटर और हर ग्राम मायने रखता है। एक ऐसा कनेक्टर जो आवश्यक विद्युत कार्य करते हुए कम जगह लेता है, उसे कॉम्पैक्ट बैटरी कंपार्टमेंट या वायरिंग हार्नेस में आसानी से एकीकृत किया जा सकता है।
यह तब और भी महत्वपूर्ण हो जाता है जब कनेक्टर को ESC, फ्लाइट कंट्रोलर, बैटरी पैक या एनक्लोजर की दीवार के पास लगाया जाता है। एक बड़ा कनेक्टर केबल को तेज़ी से मोड़ने के लिए मजबूर कर सकता है, सोल्डर जोड़ों पर तनाव बढ़ा सकता है या असेंबली को और अधिक कठिन बना सकता है।
इसी कारण से, एक ड्रोन के लिए XT30U बैटरी कनेक्टर यह अक्सर कॉम्पैक्ट यूएवी और एफपीवी डिजाइनों के लिए बेहतर विकल्प होता है जहां कनेक्टर का आकार और केबल रूटिंग महत्वपूर्ण होते हैं।
वर्तमान रेटिंग: कनेक्टर पर दी गई संख्या पर्याप्त नहीं है
सबसे आम गलतियों में से एक है किसी कनेक्टर को केवल इसलिए चुन लेना क्योंकि उसके सीरियल नाम में करंट से संबंधित कोई संख्या होती है। वास्तविक तापीय सीमा संपर्क प्रतिरोध, कंडक्टर के आकार, करंट की अवधि, परिवेश के तापमान, वायु प्रवाह और एक ही आवरण के अंदर काम कर रहे कनेक्टर्स की संख्या पर निर्भर करती है।
कनेक्टर का मूल्यांकन करने का एक उपयोगी तरीका करंट और ऊष्मा उत्पादन के बीच संबंध पर विचार करना है। संपर्क में विद्युत हानि लगभग निम्न के समानुपाती होती है:
P = I²R
इसका अर्थ यह है कि धारा को दोगुना करने से कनेक्टर का ताप दोगुना नहीं हो जाता। यदि संपर्क प्रतिरोध अपरिवर्तित रहते हुए धारा 10 A से बढ़कर 20 A हो जाती है, तो प्रतिरोधक ताप लगभग चार गुना बढ़ जाता है।
| मौजूदा | सापेक्ष I² तापन | डिजाइन निहितार्थ |
|---|---|---|
| 5 ए | 1× | कनेक्टर का कम ताप |
| 10 ए | 4× | थर्मल प्रदर्शन अधिक प्रासंगिक हो जाता है |
| 15 ए | 9× | तार की मोटाई और कनेक्टर का तापमान जांचें |
| 20 ए | 16× | इसके लिए सावधानीपूर्वक थर्मल और वायरिंग डिजाइन की आवश्यकता होती है। |
यही कारण है कि 8-10 A पर पूरी तरह से काम करने वाला कनेक्टर, जब लगातार अपनी अधिकतम रेटिंग के करीब चलाया जाता है, तो काफी गर्म हो सकता है। बैटरी सिस्टम के लिए, इंजीनियरों को अल्पकालिक पीक करंट और निरंतर करंट के बीच अंतर करना चाहिए।
XT30U और वायर गेज चयन
कनेक्टर और केबल को एक ही विद्युत संयोजन के रूप में माना जाना चाहिए। कम लंबाई के तार पर उच्च-धारा कनेक्टर लगाने से उच्च-धारा तारकोष नहीं बनता है।
XT30U के मौजूदा दस्तावेज़ में 16 AWG परीक्षण स्थिति के तहत अधिकतम 20 A करंट निर्दिष्ट किया गया है। हालांकि, व्यावहारिक विकल्प केबल की लंबाई, इन्सुलेशन तापमान रेटिंग, स्थापना विधि और कार्य चक्र के आधार पर भिन्न हो सकता है।
| तार का आकार | सामान्य उपयोग | क्या जांचना है |
|---|---|---|
| 18 AWG | छोटे ड्रोन और कॉम्पैक्ट इलेक्ट्रॉनिक्स | निरंतर धारा और केबल की लंबाई |
| 16 AWG | उच्च-धारा वाले कॉम्पैक्ट बैटरी सिस्टम | कनेक्टर का तापमान और ड्यूटी चक्र |
| 14 AWG | भारी कंडक्टरों की आवश्यकता वाले अनुप्रयोग | भौतिक सोल्डर-कप स्थान और कनेक्टर अनुकूलता |
पहले से असेंबल किए गए उत्पादों के लिए, एक सिलिकॉन तार के साथ XT30U कनेक्टर कनेक्टर और केबल तैयार इकाई के रूप में उपलब्ध होने के कारण असेंबली का समय कम हो जाता है। यह बैटरी पैक, कंट्रोलर असेंबली और प्रोडक्शन हार्नेस के लिए उपयोगी है, जहाँ तार की लंबाई और सोल्डर की गुणवत्ता में एकरूपता महत्वपूर्ण होती है।
ड्रोन और आरसी अनुप्रयोगों के लिए XT30 बनाम XT30U
ड्रोन इस बात का सबसे स्पष्ट उदाहरण हैं कि XT30U डिज़ाइन आकर्षक क्यों है। एक सामान्य छोटे UAV के पावर पाथ में बैटरी कनेक्टर, ESC वायरिंग, पावर डिस्ट्रीब्यूशन सेक्शन और कई सिग्नल केबल हो सकते हैं। पावर कनेक्टर को अनावश्यक आकार या वजन बढ़ाए बिना आवश्यक करंट प्रवाहित करना होता है।
XT30U उन स्थितियों में विशेष रूप से उपयुक्त है जब डिज़ाइन में एक कॉम्पैक्ट दो-पिन कनेक्टर की आवश्यकता होती है और ऑपरेटिंग करंट कनेक्टर की सत्यापित रेटिंग के भीतर आता है। यह तब भी उपयोगी है जब रखरखाव के दौरान बैटरी या ESC को नियमित रूप से डिस्कनेक्ट करने की आवश्यकता होती है।
| आवेदन | अनुशंसित दृष्टिकोण | कारण |
|---|---|---|
| एफपीवी ड्रोन | XT30U | छोटा आकार और उपयुक्त करंट रेंज |
| छोटे आरसी विमान | XT30U | हल्का वजन और बैटरी को आसानी से कनेक्ट करने की सुविधा |
| छोटी LiPo बैटरी | XT30U | कॉम्पैक्ट बैटरी-साइड कनेक्शन |
| उच्च-धारा विद्युत प्रणाली | बड़ी XT सीरीज़ पर विचार करें | अधिक थर्मल और करंट हेडस्पेस की आवश्यकता हो सकती है |

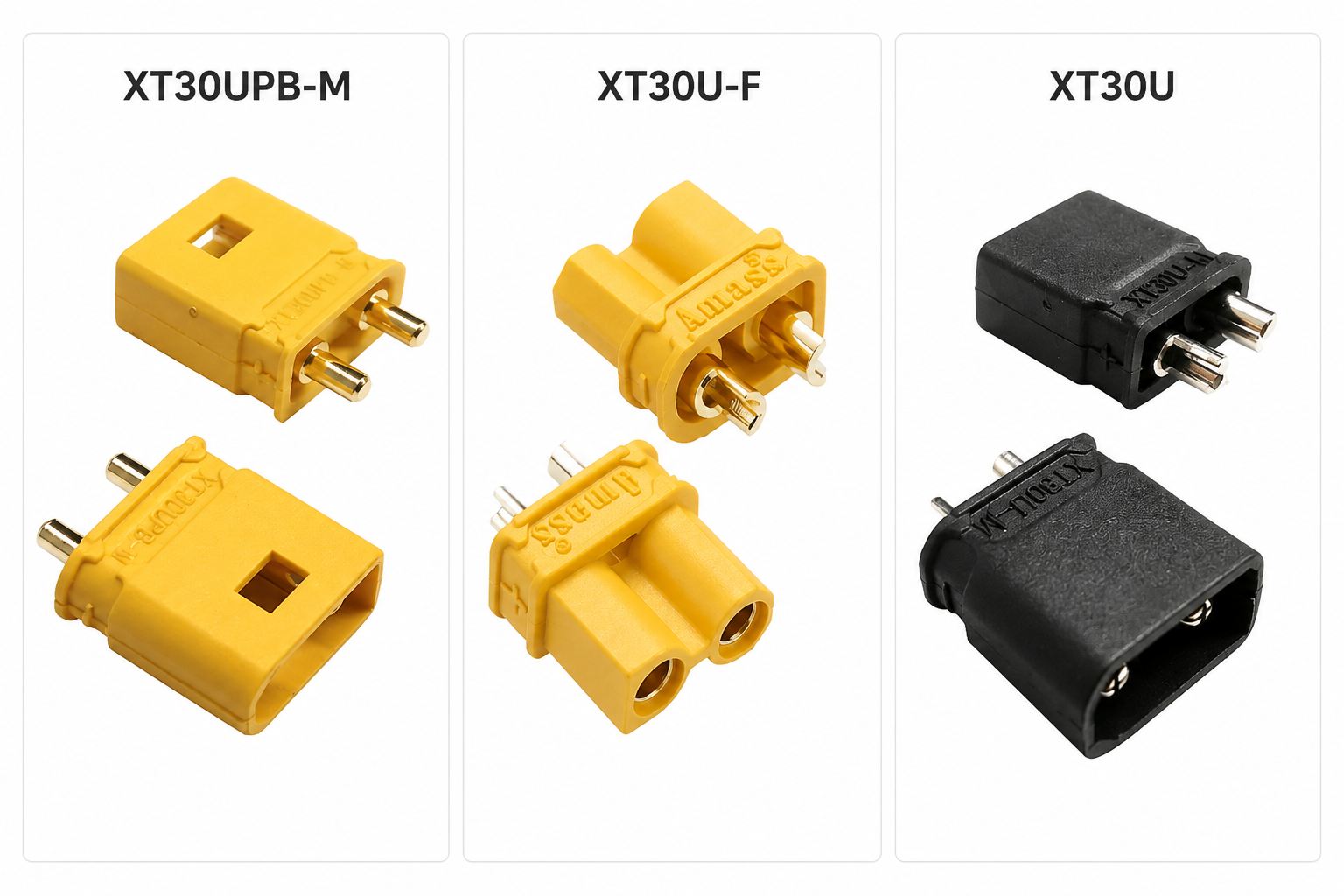

| पीसीबी पर लगा पावर इनपुट | XT30UPB या उपयुक्त पीसीबी संस्करण | बोर्ड-स्तर की स्थापना के लिए डिज़ाइन किया गया |
क्या XT30 और XT30U एक दूसरे के अनुकूल हैं?
अनुकूलता उन क्षेत्रों में से एक है जहां खरीदारों को कनेक्टर के सटीक संस्करण पर ध्यान देना चाहिए। XT-सीरीज़ के उत्पाद विभिन्न यांत्रिक विन्यासों में उपलब्ध हैं, जिनमें केबल, पीसीबी, राइट-एंगल और अन्य प्रकार शामिल हैं। दो उत्पाद XT30 परिवार के नाम को साझा कर सकते हैं, भले ही उनकी भौतिक स्थापना विधि समान न हो।
यदि आप मौजूदा कनेक्टर को बदल रहे हैं, तो मेल/फीमेल कॉन्फ़िगरेशन, हाउसिंग ज्योमेट्री, केबल निकास दिशा, माउंटिंग विधि और सटीक पार्ट नंबर की तुलना करें। केवल "XT30" नाम के आधार पर खरीदारी न करें।
नए डिज़ाइन के लिए, शुरुआत से ही XT30U परिवार का चयन करना आमतौर पर पुराने कनेक्टर के आधार पर डिज़ाइन बनाने और बाद में उसे बदलने की तुलना में अधिक सरल होता है। हालांकि, मौजूदा उत्पादन लाइन के लिए, टूलिंग, केबल की लंबाई, क्रिम्प या सोल्डर प्रक्रियाओं और इन्वेंट्री में बदलाव की लागत पर भी विचार किया जाना चाहिए।
XT30U में पुरुष और महिला दोनों विकल्प उपलब्ध हैं।
XT30U परिवार मेल और फीमेल दोनों संस्करणों में उपलब्ध है, साथ ही विभिन्न माउंटिंग और केबल कॉन्फ़िगरेशन में भी। एक मानक केबल असेंबली में आमतौर पर एक तरफ मेल कनेक्टर और दूसरी तरफ फीमेल कनेक्टर होता है।
बैटरी अनुप्रयोगों के लिए, एक XT30U मेल फीमेल बैटरी प्लग इस सेट का उपयोग बैटरी पैक और ईएससी, कंट्रोलर, चार्जर या अन्य डीसी लोड के बीच अलग किए जा सकने वाले कनेक्शन बनाने के लिए किया जा सकता है। असेंबली का विनिर्देशन करते समय, खरीदारों को उत्पादन से पहले कनेक्टर का जेंडर, वायर गेज, वायर की लंबाई, इंसुलेशन सामग्री और पोलैरिटी की पुष्टि कर लेनी चाहिए।
आपको XT30 कब चुनना चाहिए?
कुछ ऐसी स्थितियाँ भी हैं जहाँ मौजूदा XT30 डिज़ाइन को बनाए रखना XT30U में बदलने की तुलना में अधिक उपयुक्त होता है। यदि कोई स्थापित उत्पाद पहले से ही XT30 कनेक्टर का उपयोग कर रहा है, उसका विद्युत डिज़ाइन परीक्षण में सफल रहा है, और कनेक्टर आसानी से उपलब्ध है, तो केवल इसलिए कि XT30U नया है, उसे बदलना व्यावहारिक रूप से बहुत कम लाभ देगा।
XT30 तब भी उपयुक्त बना रह सकता है जब मौजूदा मैकेनिकल लेआउट, हाउसिंग कटआउट, केबल रूटिंग और असेंबली टूलिंग को मूल कनेक्टर के अनुसार विशेष रूप से डिजाइन किया गया हो।
नए उत्पाद के मामले में निर्णय अलग होता है। यदि विद्युत संबंधी आवश्यकताएँ समान हों और यांत्रिक डिज़ाइन को छोटे कनेक्टर से लाभ हो, तो XT30U आमतौर पर अधिक आकर्षक प्रारंभिक विकल्प होता है।
एक व्यावहारिक चयन चेकलिस्ट
| सवाल | यह क्यों मायने रखती है |
|---|---|
| सतत धारा क्या है? | यह निर्धारित करता है कि कनेक्टर में पर्याप्त तापीय क्षमता है या नहीं। |
| अधिकतम धारा कितनी है? | अल्पकालिक भार निरंतर भार से भिन्न व्यवहार कर सकते हैं। |
| किस गेज के तार की आवश्यकता है? | कनेक्टर की रेटिंग और केबल की क्षमता को एक साथ काम करना चाहिए। |
| स्थापना के लिए कितनी जगह उपलब्ध है? | एक कॉम्पैक्ट कनेक्टर केबल रूटिंग को सरल बना सकता है। |
| यह कितनी बार डिस्कनेक्ट होगा? | सेवायोग्य उपकरणों में यांत्रिक जीवन महत्वपूर्ण हो जाता है। |
| क्या यह केबल पर आधारित है या पीसीबी पर आधारित है? | XT30 परिवार के विभिन्न वेरिएंट अलग-अलग स्थापना विधियों के लिए डिज़ाइन किए गए हैं। |
| क्या यह नया डिजाइन है या प्रतिस्थापन? | मौजूदा उपकरण और यांत्रिक अनुकूलता, बदलाव के फायदों से कहीं अधिक महत्वपूर्ण हो सकते हैं। |
आपको कौन सा विकल्प चुनना चाहिए?
नए कॉम्पैक्ट बैटरी-चालित उत्पाद के लिए, XT30U आमतौर पर बेहतर शुरुआती विकल्प होता है, बशर्ते इसकी करंट और वोल्टेज संबंधी विशिष्टताएँ सिस्टम की आवश्यकताओं को पूरा करती हों। इसका कॉम्पैक्ट आकार इसे ड्रोन, RC विमान, LiPo बैटरी, ESC और अन्य ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहाँ स्थान और वजन सीमित होते हैं।
किसी मौजूदा उत्पाद के लिए, XT30 को XT30U से बदलना स्वतः आवश्यक नहीं है। यदि मूल कनेक्टर विद्युत, यांत्रिक और उत्पादन संबंधी आवश्यकताओं को पूरा करता है, तो उसे ही रखें। अपग्रेड तब अधिक लाभदायक होता है जब परियोजना को छोटे कनेक्टर, संशोधित हार्नेस लेआउट या भविष्य के उत्पादन के लिए एक नए कनेक्टर परिवार की आवश्यकता हो।
सबसे महत्वपूर्ण बात यह है कि केवल कनेक्टर के नाम के आधार पर नहीं, बल्कि संपूर्ण विद्युत और यांत्रिक विशिष्टताओं के आधार पर चयन करें। थोक ऑर्डर देने से पहले निरंतर धारा, अधिकतम धारा, तार की मोटाई, संपर्क प्रतिरोध, परिचालन तापमान, मिलान जीवन, माउंटिंग कॉन्फ़िगरेशन और निर्माता का सटीक पार्ट नंबर अवश्य जांच लें।
