वास्तविक अनुप्रयोगों में वायरिंग हार्नेस विफल क्यों हो जाते हैं?

आधुनिक हार्डवेयर के लिए वायरिंग हार्नेस केंद्रीय तंत्रिका तंत्र की तरह काम करते हैं। ऑटोमोबाइल इंजन से लेकर स्वचालित औद्योगिक नियंत्रण कैबिनेट तक, ये असेंबली लगातार बिजली और डेटा संचारित करती हैं। हालांकि इन्हें साधारण घटक माना जाता है—केवल तार, टर्मिनल और कनेक्टर—लेकिन अक्सर ये हार्नेस ही हार्डवेयर की प्रणालीगत विफलताओं का मूल कारण होते हैं। जब कोई मशीनरी बिजली की खराबी के कारण बंद हो जाती है, तो इसका कारण शायद ही कभी मुख्य प्रोसेसिंग यूनिट होती है; आमतौर पर यह किसी खराब भौतिक कनेक्शन के कारण होता है।

भौतिक परत की इन विफलताओं के पीछे के सटीक तंत्र को समझने के लिए, असेंबली के जीवनचक्र के दौरान उस पर लगने वाले यांत्रिक, पर्यावरणीय और विद्युत तनावों का विश्लेषण करना आवश्यक है। इंजीनियरिंग चरण में ही इन मूल कारणों का निदान करने से टीमों को बेहतर सामग्री और विनिर्माण सहनशीलता निर्धारित करने में मदद मिलती है, जिससे महंगे फील्ड रिकॉल और सिस्टम डाउनटाइम से बचा जा सकता है।

1. तापीय अपक्षय और इन्सुलेशन क्षरण

ऊष्मा पॉलिमर इन्सुलेशन की सबसे बड़ी दुश्मन है। तार अक्सर मोटर, एग्जॉस्ट सिस्टम या उच्च-शक्ति वाले ट्रांसफार्मर जैसे ऊष्मा उत्पन्न करने वाले घटकों के पास से गुजरते हैं। समय के साथ, उच्च तापमान सामान्य पीवीसी इन्सुलेशन में मौजूद प्लास्टिसाइज़र के वाष्पीकरण को तेज कर देता है, जिससे आवरण भंगुर हो जाता है, उसमें दरारें पड़ जाती हैं और अंततः नंगा तार उजागर हो जाता है। इससे शॉर्ट सर्किट और चिंगारी उत्पन्न होने का तत्काल खतरा पैदा हो जाता है।

आर्हेनियस समीकरण के अनुसार, कई सामान्य इन्सुलेटिंग पॉलिमर के लिए, निर्धारित आधारभूत तापमान से ऊपर निरंतर परिचालन तापमान में प्रत्येक 10°C की वृद्धि के साथ अपेक्षित जीवनकाल आधा हो जाता है। इससे सामग्री का चयन अत्यंत महत्वपूर्ण हो जाता है। उदाहरण के लिए, एक ऐसे आवरण में मानक 80°C-रेटेड तार का उपयोग करना जो अक्सर 85°C तक पहुँच जाता है, समय से पहले विफलता की गारंटी देता है। कस्टम UL1015 20AWG वायर हार्नेस असेंबली UL1015 विनिर्देशन 105°C तापमान रेटिंग प्रदान करता है, जिससे एक मजबूत सुरक्षा तंत्र सुनिश्चित होता है। यह अतिरिक्त तापीय क्षमता कठोर वातावरण में इसके परिचालन जीवनकाल को काफी बढ़ा देती है, क्योंकि यह ऑक्सीकरण द्वारा होने वाले क्षरण का प्रतिरोध करती है, जो कम गुणवत्ता वाले पीवीसी मिश्रणों को नष्ट कर देता है।

2. दोषपूर्ण क्रिम्पिंग और उच्च प्रतिरोध वाले जोड़

क्रिम्पिंग केवल धातु को तार पर चिपकाना नहीं है; यह एक कोल्ड-वेल्डिंग प्रक्रिया है जिसमें अत्यधिक सटीकता की आवश्यकता होती है। इसका उद्देश्य तार के रेशों और टर्मिनल बैरल को इस प्रकार विकृत करना है कि धातु का एक ठोस पिंड बन जाए जो पूरी तरह से गैस-रोधी हो। यदि संक्षारक गैसें या ऑक्सीजन क्रिम्पिंग जोड़ में प्रवेश कर जाएं, तो ऑक्सीकरण होगा, जिससे कनेक्शन का विद्युत प्रतिरोध बढ़ जाएगा।

क्रिम्पिंग की त्रुटियाँ आम तौर पर दो श्रेणियों में आती हैं: कम क्रिम्पिंग और ज़्यादा क्रिम्पिंग। कम क्रिम्पिंग से तारों के बीच सूक्ष्म रिक्त स्थान रह जाते हैं, जिससे उच्च विद्युत प्रतिरोध, स्थानीय तापन और अंततः ऊष्मीय अपवाह हो सकता है। ज़्यादा क्रिम्पिंग से तार के रेशों को भौतिक रूप से नुकसान पहुँचता है, जिससे प्रभावी अनुप्रस्थ काट क्षेत्रफल कम हो जाता है और यांत्रिक कमज़ोर बिंदु बन जाते हैं जो कंपन के कारण टूट जाते हैं।

बिजली की दृष्टि से महत्वपूर्ण सर्किटों में इन खतरनाक वोल्टेज गिरावटों से बचने के लिए, इंजीनियरों को एक निर्दिष्ट करना होगा कम प्रतिबाधा क्रिम्प टर्मिनल वायर हार्नेसइन असेंबली का निर्माण सख्त गुणवत्ता नियंत्रण के तहत किया जाता है, जिसमें स्वचालित प्रेस उपकरण का उपयोग किया जाता है जो वास्तविक समय में क्रिम्प बल की निगरानी करता है। सटीक क्रिम्प ऊंचाई को सत्यापित करके और माइक्रोग्राफ क्रॉस-सेक्शन विश्लेषण का उपयोग करके, निर्माता इष्टतम संपीड़न सुनिश्चित करता है, जिससे लगभग शून्य अतिरिक्त प्रतिबाधा वाला कनेक्शन प्राप्त होता है।

3. कंपन थकान और घिसाव संक्षारण

मोटर, गतिशील संरचनात्मक घटकों या परिवहन से जुड़े अनुप्रयोगों में, निरंतर कंपन वायरिंग इंटरफेस को बुरी तरह प्रभावित करता है। जब तार ठीक से सुरक्षित नहीं होता है, तो उस पर चक्रीय झुकाव का तनाव पड़ता है। चूंकि तांबा कठोर हो जाता है, इसलिए लगातार झुकने से अंततः टर्मिनेशन पॉइंट के पास तांबे के तार टूट जाते हैं। उचित वायरिंग के लिए स्ट्रेन रिलीफ का उपयोग अनिवार्य है—कनेक्टर के पास क्लैंप या ज़िप-टाई से हार्नेस को सुरक्षित करना ताकि यांत्रिक भार वास्तविक विद्युत जोड़ से हटकर संरचनात्मक चेसिस पर स्थानांतरित हो जाए।

कंपन एक अदृश्य खतरा भी पैदा करता है: घर्षण संक्षारण। यह घटना जुड़े हुए कनेक्टर्स के भीतर सूक्ष्म स्तर पर घटित होती है। सूक्ष्म कंपन के कारण धातु के पिन एक दूसरे से रगड़ खाते हैं, जिससे ऑक्साइड की पतली परतें घिस जाती हैं। उजागर हुई नंगी धातु तुरंत पुनः ऑक्सीकृत हो जाती है, और यह प्रक्रिया दोहराई जाती है। हजारों घंटों के दौरान, यह सूक्ष्म घर्षण संपर्कों के बीच गैर-चालक ऑक्साइड मलबे की एक मोटी परत बना देता है। सिस्टम में आकस्मिक त्रुटियाँ उत्पन्न होने लगती हैं—सेंसर डेटा में क्षणिक गिरावट या अचानक वोल्टेज में कमी। भारी प्लेटिंग (जैसे निकल पर सोने की परत) या विशेष संपर्क स्नेहक का उपयोग घर्षण को कम कर सकता है, लेकिन अनुनाद आवृत्ति संचरण को कम करने के लिए वायरिंग हार्नेस को इस तरह से लगाना सबसे अच्छा भौतिक बचाव है।

4. पैनल स्तर पर अनुचित बर्खास्तगी

इलेक्ट्रिकल कैबिनेट और कंट्रोल पैनल के अंदर फील्ड इंस्टॉलेशन एक और प्रमुख विफलता का कारण है। तकनीशियन अक्सर फंसे हुए तारों को छीलकर सीधे स्क्रू-क्लैंप टर्मिनल ब्लॉक में डाल देते हैं। जैसे-जैसे स्क्रू कसता है, यह घूर्णी और कुचलने वाला बल लगाता है जिससे तार के रेशे अलग हो जाते हैं। कुछ रेशे टूट जाते हैं, जिससे 16 AWG का तार जोड़ पर ही 18 AWG या 20 AWG के बराबर हो जाता है, और उसकी करंट ले जाने की क्षमता पूरी तरह से नष्ट हो जाती है।

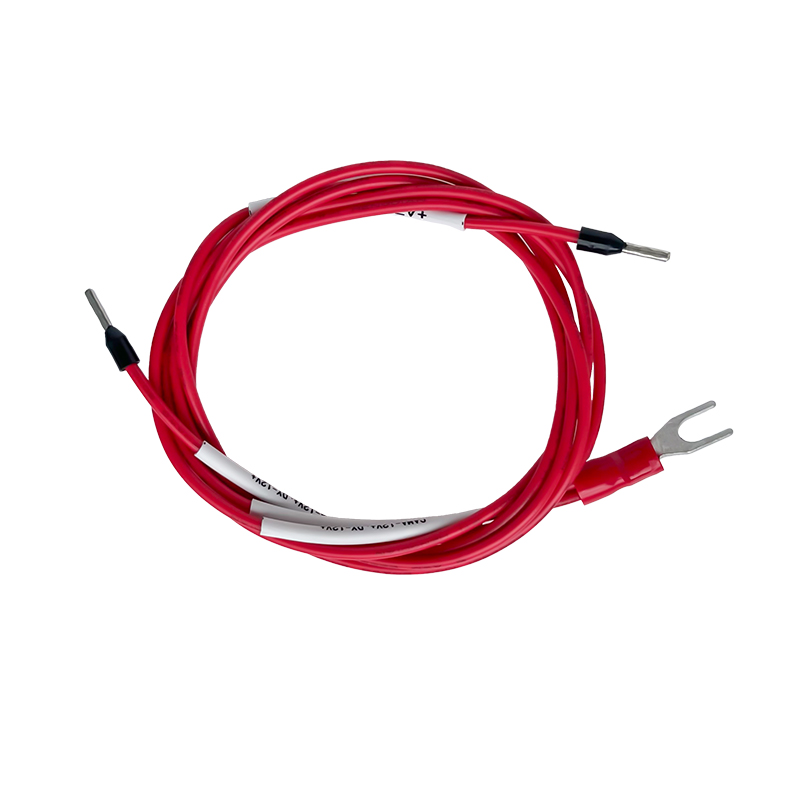

इसके अतिरिक्त, पेंच के दबाव के कारण तांबे के रिसाव (ठंडा प्रवाह) से समय के साथ कनेक्शन ढीला हो जाता है, जिसके लिए नियमित रखरखाव द्वारा पेंचों को फिर से कसने की आवश्यकता होती है। प्री-क्रिम्प्ड फेरूल टर्मिनल वायरिंग हार्नेस यह संरचनात्मक समस्या को जड़ से ही हल कर देता है। फेरूल एक सुरक्षात्मक तांबे या पीतल की परत के रूप में कार्य करता है जो नाजुक तारों को ढक लेता है। टर्मिनल ब्लॉक स्क्रू को कसने पर, यह अलग-अलग तारों के बजाय फेरूल के ठोस भाग पर दबाव डालता है। इससे दबाव समान रूप से वितरित होता है, तारों के टूटने से बचाव होता है, तारों के आपस में उलझकर आस-पास के टर्मिनलों में शॉर्ट सर्किट होने का खतरा खत्म हो जाता है, और कनेक्शनों को बार-बार कसने की झंझट काफी कम हो जाती है।

5. रासायनिक प्रवेश और केशिका क्रिया

कठोर वातावरण में स्थापित वायरिंग हार्नेस को तेल, शीतलक, सफाई एजेंट और पानी के संपर्क में आने का खतरा रहता है। हार्नेस डिज़ाइन में एक आम चूक तारों की केशिका नली की तरह काम करने की प्राकृतिक प्रवृत्ति की अनदेखी करना है। यदि नमी किसी बिना सील वाले कनेक्टर या इन्सुलेशन के क्षतिग्रस्त हिस्से में प्रवेश कर जाती है, तो सिस्टम के अंदर तापमान परिवर्तन और दबाव अंतर तांबे के तारों के बीच बहने वाले तार के आवरण के अंदर तरल पदार्थ को सक्रिय रूप से ऊपर खींच सकते हैं।

केशिका क्रिया के कारण संक्षारक तरल पदार्थ सीधे सीलबंद इलेक्ट्रॉनिक कंट्रोल यूनिट (ईसीयू) या महंगे सेंसरों तक पहुंच सकते हैं, जो प्रारंभिक प्रवेश बिंदु से मीलों दूर स्थित होते हैं। उचित ड्रिप लूप डिज़ाइन करने से—तार को इस तरह से रूट करना कि वह कनेक्टर के प्रवेश बिंदु से नीचे रहे—तरल पदार्थ गुरुत्वाकर्षण के कारण लूप के निचले हिस्से से टपक जाते हैं, बजाय इसके कि वे कनेक्टर में प्रवाहित हों। टर्मिनेशन बिंदुओं पर आंतरिक पिघलने योग्य चिपकने वाले पदार्थ (डबल-वॉल हीट श्रिंक) वाली हीट-श्रिंक ट्यूबिंग लगाने से तरल पदार्थ के इस आंतरिक प्रवाह मार्ग को अवरुद्ध किया जा सकता है।

6. परीक्षण प्रोटोकॉल और गुणवत्ता आश्वासन का एकीकरण

वायरिंग हार्नेस की विफलताओं को कम करना केवल भौतिक तंत्रों की पहचान करने तक सीमित नहीं है; यह असेंबली के फील्ड में पहुंचने से पहले कठोर सत्यापन परीक्षण लागू करने पर बहुत अधिक निर्भर करता है। देखने में बिल्कुल सही हार्नेस भी गंभीर आंतरिक दोषों को छिपा सकता है। आधुनिक गुणवत्ता आश्वासन के लिए स्वचालित निरंतरता परीक्षण, इन्सुलेशन की परावैद्युत शक्ति को सत्यापित करने के लिए हाई-पोट (उच्च क्षमता) परीक्षण और कनेक्टर पिनों के प्लास्टिक हाउसिंग में पूरी तरह से बैठे और लॉक होने की पुष्टि करने के लिए पुश-बैक परीक्षण की आवश्यकता होती है।

इंजीनियरिंग टीमों को वायरिंग असेंबली को सामान्य पुर्ज़ों के रूप में देखने के बजाय उन्हें जटिल, उच्च स्तरीय इंजीनियरिंग वाले उप-प्रणालियों के रूप में समझना होगा। क्रिम्प की ऊँचाई के लिए सटीक टॉलरेंस निर्धारित करके, इन्सुलेशन सामग्री को सटीक थर्मल वातावरण के अनुरूप चुनकर, और कंपन और नमी को ध्यान में रखते हुए सख्त रूटिंग मापदंडों को लागू करके, निर्माता व्यावहारिक रूप से फील्ड विफलताओं को समाप्त कर सकते हैं। असेंबली लाइन पर मानकीकृत पुल-फोर्स परीक्षण शेड्यूल लागू करने से प्रत्येक कोल्ड वेल्ड की यांत्रिक अखंडता सुनिश्चित होती है, जिससे भौतिक डिज़ाइन डेटा सीधे दीर्घकालिक विद्युत विश्वसनीयता में परिवर्तित हो जाता है।
