नए ऊर्जा उपकरणों के लिए वायरिंग हार्नेस का चयन कैसे करें ताकि वे अधिक गर्म न हों, वोल्टेज में गिरावट न आए या फील्ड में खराब न हों

नई ऊर्जा उपकरणों में, वायरिंग हार्नेस को अक्सर एक सहायक भाग के रूप में माना जाता है। यह एक जोखिम भरा व्यवहार है। बैटरी पैक, इलेक्ट्रिक वाहन चार्जिंग मॉड्यूल, सौर ऊर्जा भंडारण बॉक्स, नियंत्रण कैबिनेट, ड्रोन और पोर्टेबल पावर सिस्टम में, हार्नेस पूरी मशीन के विद्युत प्रदर्शन का एक अभिन्न अंग है। एक खराब कनेक्टर, गलत वायर गेज, कमजोर क्रिम्प या तंग बेंड रेडियस वोल्टेज ड्रॉप, तापमान वृद्धि, अस्थिर सिग्नल और समय से पहले खराबी का कारण बन सकते हैं।

असली समस्या सिर्फ यह नहीं है कि "मुझे कौन सा केबल खरीदना चाहिए?" बल्कि बेहतर सवाल यह है: इंस्टॉलेशन के बाद इस हार्नेस को किस तरह के करंट, तापमान, कंपन, स्थान सीमा, ड्यूटी साइकिल और रखरखाव की स्थितियों का सामना करना पड़ेगा? एक बार ये विवरण स्पष्ट हो जाने पर, चुनाव कहीं अधिक सटीक हो जाता है।

यह गाइड बताती है कि इंजीनियर और खरीदार किस प्रकार एक ऐसा वायरिंग हार्नेस चुन सकते हैं जो वास्तविक उपकरणों में विश्वसनीय रूप से काम करे, न कि केवल ड्राइंग पर।

1. केवल वोल्टेज से नहीं, करंट से शुरुआत करें

कई टीमें सबसे पहले वोल्टेज रेटिंग पर ध्यान केंद्रित करती हैं, खासकर उच्च-वोल्टेज या बैटरी प्रणालियों में। वोल्टेज रेटिंग महत्वपूर्ण है, लेकिन आमतौर पर करंट ही गर्मी पैदा करता है। जब करंट किसी चालक से गुजरता है, तो प्रतिरोध उस ऊर्जा के एक हिस्से को गर्मी में बदल देता है। करंट जितना अधिक होगा या संपर्क प्रतिरोध जितना अधिक होगा, तापमान उतनी ही तेजी से बढ़ेगा।

कॉम्पैक्ट पावर उपकरणों के लिए यह महत्वपूर्ण है क्योंकि वायरिंग हार्नेस अक्सर सीलबंद आवरणों के अंदर, बैटरी, पीसीबी, रिले, पंखे या एल्यूमीनियम फ्रेम के पास स्थापित किए जाते हैं। खुली हवा में ठीक दिखने वाला केबल तंग आवरण के अंदर अत्यधिक गर्म हो सकता है।

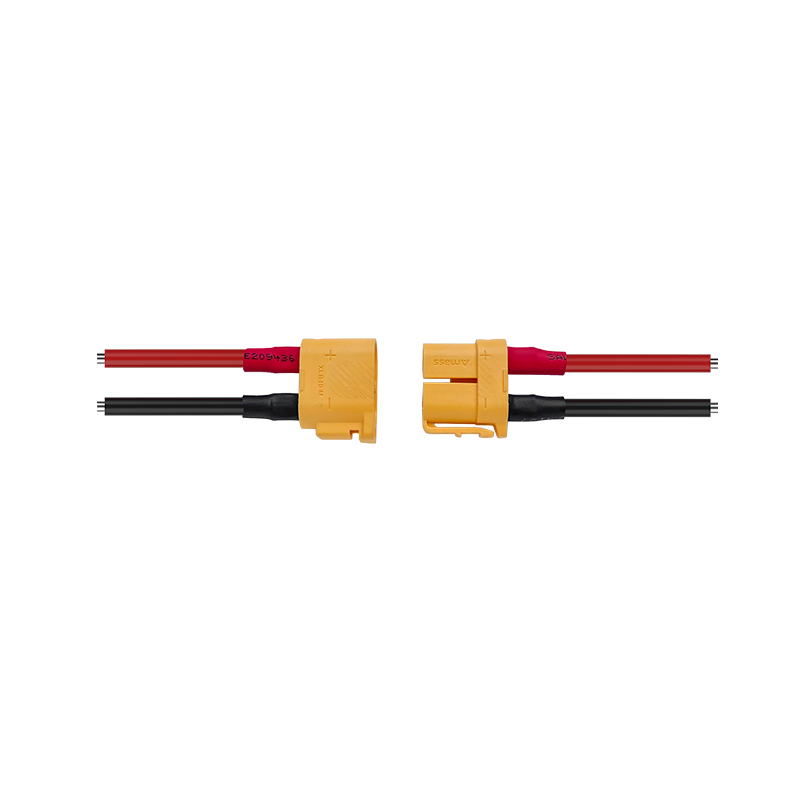

कॉम्पैक्ट हाई-करंट कनेक्शन के लिए, ऐसे उत्पाद जैसे कि कम प्रतिरोध वाला XT30 पावर केबल ये तब उपयोगी होते हैं जब एप्लिकेशन को बैटरी से चलने वाले या नई ऊर्जा उपकरणों में कम रूटिंग, स्थिर संपर्क और कम ऊर्जा हानि की आवश्यकता होती है।

2. वायरिंग हार्नेस चुनने से पहले वोल्टेज ड्रॉप का अनुमान लगाएं

प्रारंभिक डिजाइन के दौरान वोल्टेज ड्रॉप एक ऐसी समस्या है जिसे अक्सर नजरअंदाज कर दिया जाता है। कोई सिस्टम शॉर्ट पावर-ऑन टेस्ट में पास हो सकता है, लेकिन फुल लोड पर फेल हो सकता है क्योंकि डिवाइस को केबल के दूसरे सिरे पर पर्याप्त वोल्टेज नहीं मिल रहा होता है। यह समस्या बैटरी मॉड्यूल, डीसी मोटर्स, कंट्रोलर, लाइटिंग सिस्टम, कम्युनिकेशन मॉड्यूल और चार्जिंग उपकरणों में आम है।

एक सीधा-सा नियम यह है: केबल जितनी लंबी होगी और करंट जितना अधिक होगा, आपको वायर गेज और कंडक्टर प्रतिरोध पर उतना ही अधिक ध्यान देना चाहिए। छोटी वायरिंग हार्नेस में कभी-कभी कम गेज के तारों का सुरक्षित रूप से उपयोग किया जा सकता है, लेकिन केवल तभी जब करंट, ऊष्मा, ड्यूटी साइकिल और इंस्टॉलेशन के लिए पर्याप्त जगह हो।

लक्ष्य हमेशा सबसे मोटा तार चुनना नहीं होता। अधिक मोटे तार लागत, वजन, मोड़ने में कठिनाई और स्थापना समय बढ़ाते हैं। बेहतर तरीका यह है कि भार की गणना करें, कार्य चक्र की पुष्टि करें, तापीय स्थिति की जांच करें और फिर संतुलित तार का चयन करें।

3. गुणवत्ता जांच के लिए ताप वृद्धि का उपयोग करें

किसी वायरिंग हार्नेस का मूल्यांकन केवल उसकी दिखावट के आधार पर नहीं किया जाना चाहिए। दो असेंबली देखने में लगभग एक जैसी लग सकती हैं, लेकिन लोड पड़ने पर उनका प्रदर्शन बहुत अलग हो सकता है। यह अंतर अक्सर कंडक्टर की शुद्धता, प्लेटिंग, टर्मिनल संपर्क बल, क्रिम्प कम्प्रेशन और इन्सुलेशन की गुणवत्ता में छिपा होता है।

तापमान वृद्धि परीक्षण से स्थिति की बेहतर जानकारी मिलती है। नियंत्रित धारा परीक्षण के दौरान, वायर हार्नेस को तार, कनेक्टर और आसपास के घटकों के सुरक्षित तापमान सीमा के भीतर रहना चाहिए। यदि कनेक्टर केबल की तुलना में अधिक गर्म है, तो अक्सर समस्या संपर्क प्रतिरोध की होती है। यदि पूरी केबल गर्म है, तो हो सकता है कि तार की मोटाई बहुत कम हो या इंस्टॉलेशन की स्थिति के लिए धारा बहुत अधिक हो।

चार्जिंग उपकरण और नियंत्रण बॉक्स के लिए, 400 मिमी ईवी चार्जिंग वायर हार्नेस यह तब मददगार हो सकता है जब परियोजना को एक निश्चित केबल लंबाई, स्थिर टर्मिनल कनेक्शन और एक कॉम्पैक्ट विद्युत लेआउट के भीतर कम प्रतिबाधा की आवश्यकता हो।

4. कनेक्टर को वास्तविक कार्य वातावरण से मिलाएं।

कनेक्टर का चयन केवल पिनों की संख्या पर निर्भर नहीं करता। इसमें करंट, वोल्टेज, कंपन, प्लगिंग आवृत्ति, जलरोधक स्तर, लॉकिंग संरचना, संपर्क सामग्री और उपलब्ध स्थापना स्थान जैसी चीजें भी शामिल होती हैं। एक कनेक्टर जो परीक्षण बेंच पर ठीक से काम करता है, वह चलती गाड़ी, ड्रोन, रोबोट या बाहरी पावर बॉक्स में ढीला हो सकता है।

नई ऊर्जा और औद्योगिक उपकरणों के लिए, लॉकिंग की मजबूती विशेष रूप से महत्वपूर्ण है। ढीला कनेक्टर रुक-रुक कर प्रतिरोध उत्पन्न कर सकता है। रुक-रुक कर होने वाला प्रतिरोध आर्क उत्पन्न कर सकता है। आर्क से टर्मिनल क्षतिग्रस्त हो सकते हैं, गर्मी बढ़ सकती है और अंततः पूर्ण विफलता हो सकती है। यही कारण है कि बड़े पैमाने पर उत्पादन से पहले कनेक्टर की फिटिंग, सम्मिलन बल और टर्मिनल प्रतिधारण की जांच अवश्य की जानी चाहिए।

बाहरी या अर्ध-बाहरी उपकरणों में पानी और धूल से सुरक्षा का भी ध्यान रखना चाहिए। सौर ऊर्जा प्रणालियाँ, पोर्टेबल ऊर्जा भंडारण उत्पाद और चार्जिंग मॉड्यूल बारिश, नमी, धूल और तापमान में उतार-चढ़ाव का सामना कर सकते हैं। नमी को संपर्क क्षेत्र में प्रवेश करने से रोकने के लिए वायरिंग हार्नेस में उपयुक्त इन्सुलेशन, सीलिंग और स्ट्रेन रिलीफ का उपयोग किया जाना चाहिए।

5. क्रिम्पिंग को कम मत आंकिए

वायरिंग हार्नेस की कई खराबी क्रिम्पिंग से ही शुरू होती हैं। एक अच्छी क्रिम्पिंग से यांत्रिक मजबूती और विद्युत निरंतरता दोनों मिलती हैं। एक खराब क्रिम्पिंग से शुरुआती निरंतरता परीक्षण तो पास हो सकता है, लेकिन बाद में तार के क्षतिग्रस्त, ढीले या असमान रूप से संपीड़ित होने के कारण वह विफल हो सकता है।

पेशेवर वायरिंग उत्पादन में क्रिम्प की ऊंचाई, खिंचाव बल, टर्मिनल की स्थिति, स्ट्रिपिंग की लंबाई और दृश्य निरीक्षण को नियंत्रित किया जाना चाहिए। उच्च-धारा वाले उत्पादों के लिए, क्रिम्प क्षेत्र को एक महत्वपूर्ण विद्युत जोड़ के रूप में माना जाना चाहिए, न कि केवल एक साधारण संयोजन चरण के रूप में।

कंपन, गति और भार सीमा वाले अनुप्रयोगों के लिए, कस्टम ड्रोन पावर सप्लाई हार्नेस यह कॉम्पैक्ट उपकरणों में स्वच्छ रूटिंग, बेहतर बिजली आपूर्ति और अधिक स्थिर कनेक्शन बिंदुओं का समर्थन कर सकता है।

6. उत्पादन से पहले रूटिंग की योजना बनाएं

अच्छी तरह से बनाया गया वायरिंग हार्नेस भी गलत तरीके से लगाने पर खराब हो सकता है। तंग मोड़, नुकीले धातु के किनारे, गर्म सतहें, हिलते हुए पुर्जे और केबल खींचने से इंसुलेशन या कंडक्टर क्षतिग्रस्त हो सकते हैं। ऑर्डर देने से पहले, इंजीनियरिंग टीम को उत्पाद के अंदर वायरिंग मार्ग की पुष्टि करनी चाहिए और सभी जोखिम वाले क्षेत्रों को चिह्नित करना चाहिए।

अच्छी वायरिंग व्यवस्था आमतौर पर चार सिद्धांतों पर आधारित होती है। जहां तक ​​संभव हो, बिजली के तारों को संवेदनशील सिग्नल लाइनों से दूर रखें। तारों को ऊष्मा स्रोतों के पास रखने से बचें। कनेक्टर्स के पास पर्याप्त मोड़ त्रिज्या छोड़ें। उन स्थानों पर फिक्सिंग पॉइंट लगाएं जहां कंपन या हलचल से टर्मिनल पर दबाव पड़ सकता है।

घनी आंतरिक वायरिंग वाले उपकरणों के लिए लेबल भी बहुत उपयोगी होते हैं। हीट-श्रिंक लेबल, कलर कोडिंग, कनेक्टर की पहचान और स्पष्ट चित्र स्थापना संबंधी त्रुटियों को कम करते हैं और रखरखाव को गति प्रदान करते हैं। यह ऊर्जा भंडारण कैबिनेट, कंट्रोल बॉक्स, रोबोटिक्स, चार्जिंग पाइल और चिकित्सा या औद्योगिक उपकरणों के लिए विशेष रूप से सहायक है, जहां सर्विसिंग का समय महत्वपूर्ण होता है।

7. खरीदारों और इंजीनियरों के लिए एक सरल चयन चार्ट

8. कस्टम हार्नेस ऑर्डर करने से पहले क्या पूछें

आपूर्तिकर्ता चुनने या नमूना स्वीकृत करने से पहले, एक संक्षिप्त तकनीकी चेकलिस्ट तैयार कर लें। इससे बार-बार संशोधन करने से बचा जा सकेगा और निर्माता को सही तार, कनेक्टर और टर्मिनल संयोजन सुझाने में मदद मिलेगी।

सबसे अच्छी वायरिंग हार्नेस हमेशा सबसे महंगी नहीं होती। बल्कि, वह सबसे अच्छी होती है जो विद्युत भार, स्थापना स्थान, तापमान की स्थिति, यांत्रिक तनाव और उत्पादन प्रक्रिया के अनुरूप हो। नए ऊर्जा उपकरणों के लिए, यह अनुरूपता सीधे सुरक्षा, दक्षता और बिक्री के बाद की लागत को प्रभावित करती है।

नमूनों का मूल्यांकन करते समय, केवल दिखावट पर ही ध्यान न दें। कंडक्टर, टर्मिनल की फिटिंग, क्रिम्प की गुणवत्ता, तापमान वृद्धि, लेबलिंग और वायरिंग की सुगमता की जाँच करें। एक ऐसा वायरिंग हार्नेस जो आसानी से स्थापित हो सके, करंट के तहत स्थिर रहे और रखरखाव के दौरान स्पष्ट रहे, वह कम लागत वाले ऐसे पुर्जे की तुलना में कहीं अधिक समय बचाएगा जो छिपे हुए जोखिम पैदा करता है।

हार्नेस को विफलता के तरीके के आधार पर बनाएं, न कि ड्राइंग के आधार पर।

वायरिंग की अधिकांश समस्याओं का कारण आसानी से पहचाना जा सकता है: कंडक्टर के लिए अत्यधिक करंट, इंसुलेशन के लिए अत्यधिक गर्मी, कनेक्टर के लिए अत्यधिक कंपन, बेंड रेडियस के लिए अपर्याप्त स्थान, या शिपमेंट से पहले अपर्याप्त परीक्षण। एक अच्छा वायरिंग हार्नेस डिज़ाइन इन जोखिमों को शुरुआत में ही पहचान लेता है और उत्पाद ग्राहक तक पहुंचने से पहले ही उन्हें दूर कर देता है।

बैटरी सिस्टम, इलेक्ट्रिक वाहन चार्जिंग उपकरण, सौर ऊर्जा भंडारण, रोबोटिक्स, ड्रोन और औद्योगिक नियंत्रण कैबिनेट के लिए, वायरिंग हार्नेस को एक कार्यात्मक पावर कंपोनेंट के रूप में माना जाना चाहिए। वायर गेज, कनेक्टर, टर्मिनल, क्रिम्पिंग, लेबलिंग और परीक्षण प्रक्रिया का सही चयन करने से, अंतिम उपकरण वास्तविक उपयोग में अधिक सुरक्षित, स्वच्छ और विश्वसनीय बन जाता है।
