नई ऊर्जा तकनीक में घटिया वायरिंग हार्नेस सबसे कमजोर कड़ी क्यों हैं?

नई ऊर्जा अनुप्रयोगों और औद्योगिक नियंत्रण वातावरणों में उपकरण का बंद होना शायद ही कभी किसी बड़े केंद्रीय घटक के अचानक टूट जाने के कारण होता है। अक्सर, विनाशकारी सिस्टम विफलताओं का कारण सबसे छोटे, सबसे अनदेखे तत्व होते हैं: वायरिंग हार्नेस। उच्च दक्षता वाले ऊर्जा भंडारण, जटिल ड्रोन उपकरण या सघन रूप से पैक किए गए नियंत्रण कैबिनेट से निपटते समय, इंजीनियरों को लगातार तीन चुनौतियों का सामना करना पड़ता है। इनमें विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) द्वारा सिग्नल की अखंडता में गिरावट, अनुचित तार विनिर्देश के कारण थर्मल क्षरण और घटिया टर्मिनल क्रिम्पिंग के परिणामस्वरूप यांत्रिक कनेक्शन विफलताएं शामिल हैं।

इन समस्याओं को हल करने के लिए, बाज़ार में आसानी से उपलब्ध मानक तारों की लंबाई से हटकर, विशिष्ट अनुप्रयोगों पर आधारित वायरिंग असेंबली पर ध्यान केंद्रित करना आवश्यक है। सिस्टम के विद्युत भार, पर्यावरणीय दबाव और भौतिक बाधाओं का विश्लेषण करके, इंटीग्रेटर आधुनिक विद्युत डिज़ाइनों में व्याप्त सूक्ष्म आर्क, सिग्नल शोर और वोल्टेज ड्रॉप जैसी समस्याओं को दूर कर सकते हैं। यह गाइड इन विफलताओं के भौतिकी को समझाती है और इन्हें स्थायी रूप से हल करने के लिए आवश्यक विशिष्ट वायरिंग कॉन्फ़िगरेशन का विवरण देती है।

पैसिव फ़िल्टरिंग द्वारा उच्च-आवृत्ति शोर को दबाना

वेरिएबल फ्रीक्वेंसी ड्राइव (VFD), सोलर इनवर्टर या ड्रोन फ्लाइट कंट्रोलर से जुड़े स्वचालित सिस्टम में सिग्नल खराब होने का खतरा हमेशा बना रहता है। हाई-स्पीड स्विचिंग कंपोनेंट काफी मात्रा में इलेक्ट्रोमैग्नेटिक शोर उत्पन्न करते हैं। जब संवेदनशील सिग्नल तार हाई-करंट पावर लाइनों के समानांतर चलते हैं, तो वे एंटीना की तरह काम करते हैं और इस शोर को सोख लेते हैं। इसका नतीजा यह होता है कि सेंसर रीडिंग अनियमित हो जाती हैं, कम्युनिकेशन पैकेट ड्रॉप हो जाते हैं और हार्डवेयर का व्यवहार अप्रत्याशित हो जाता है। उदाहरण के लिए, किसी ड्रोन के GPS मॉड्यूल या फ्लाइट कंट्रोलर में अचानक झटके लग सकते हैं, सिर्फ इसलिए कि उसके बगल से गुजरने वाले पावर हार्नेस में उचित शील्डिंग या फिल्टरिंग नहीं है।

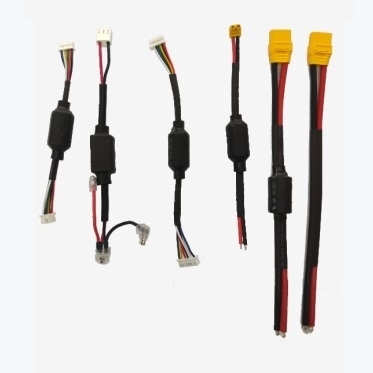

हालांकि शील्डेड केबल एक मानक समाधान हैं, लेकिन इनसे वजन और कठोरता बढ़ जाती है, जो एयरोस्पेस या कॉम्पैक्ट नई ऊर्जा अनुप्रयोगों में बेहद हानिकारक है। लक्षित आवृत्ति शोर के लिए एक कहीं अधिक कुशल समाधान है हार्नेस असेंबली में सीधे फेराइट कोर को एकीकृत करना। एक विशिष्ट तकनीक का उपयोग करके चुंबकीय रिंग एंटी-इंटरफेरेंस केबल यह उच्च आवृत्ति वाले कॉमन-मोड शोर के लिए एक स्थानीयकृत, हल्का अवरोधक बिंदु प्रदान करता है। आयरन ऑक्साइड और अन्य धातुओं के साथ मिश्रित सिरेमिक सामग्री से बना चुंबकीय वलय, अनिवार्य रूप से आवृत्ति-निर्भर प्रतिरोधक के रूप में कार्य करता है।

कम आवृत्तियों पर (जैसे मानक डीसी पावर ट्रांसमिशन), रिंग का प्रतिबाधा नगण्य होता है, जिससे बिजली का प्रवाह निर्बाध रूप से होता है। हालांकि, जैसे ही हस्तक्षेप की आवृत्ति मेगाहर्ट्ज़ रेंज में पहुंचती है, रिंग का प्रतिबाधा तेजी से बढ़ता है, जिससे उच्च-आवृत्ति शोर अवशोषित हो जाता है और थोड़ी मात्रा में ऊष्मा के रूप में उत्सर्जित हो जाता है। यह निष्क्रिय फ़िल्टरेशन विधि ट्विस्टेड पेयर पावर और सिग्नल वायर हार्नेस के लिए अत्यंत महत्वपूर्ण है, जो उपकरण हाउसिंग के अंदर रूटिंग पथों को भौतिक रूप से पुनः डिज़ाइन किए बिना डेटा अखंडता को बरकरार रखती है।

थर्मल प्रबंधन और वोल्टेज ड्रॉप शमन

ऊष्मा विद्युत इन्सुलेशन की सबसे बड़ी दुश्मन है। औद्योगिक नियंत्रण बॉक्स और नए ऊर्जा भंडारण प्रणालियों में, वायरिंग हार्नेस अक्सर कम हवादार स्थानों में लगातार उच्च धारा के संपर्क में आते हैं। इन परिस्थितियों में मानक वायरिंग का उपयोग करने से पीवीसी जैकेट का क्षरण तेजी से होता है। समय के साथ, प्लास्टिसाइज़र रिसने लगते हैं, जिससे इन्सुलेशन भंगुर और दरार पड़ने की संभावना बढ़ जाती है, जो अंततः शॉर्ट सर्किट या ग्राउंडिंग फॉल्ट का कारण बनती है।

इंजीनियरों को तार के लिए अंडरराइटर्स लेबोरेटरीज (UL) विनिर्देशों का परिचालन वातावरण से सावधानीपूर्वक मिलान करना चाहिए। एक आम गलती यह है कि UL1007 तार (80°C और 300V के लिए रेटेड) का उपयोग ऐसे वातावरण में किया जाता है जहां परिवेश का तापमान आमतौर पर 70°C से अधिक रहता है, जिससे तार द्वारा उत्पन्न जूल ऊष्मा के लिए लगभग कोई थर्मल हेडस्पेस नहीं बचता है। UL1015 मानक में अपग्रेड करने से यह समस्या हल हो जाती है। UL1015 में इन्सुलेशन की परत काफी मोटी होती है और यह 105°C और 600V के लिए रेटेड है।

कंट्रोल कैबिनेट के भीतर मध्यम श्रेणी के पावर वितरण के लिए, एक कस्टम Ul1015 20AWG वायर हार्नेस यह विश्वसनीयता में उल्लेखनीय सुधार प्रदान करता है। 20 AWG मोटाई संतुलित करंट वहन क्षमता (बंडल कॉन्फ़िगरेशन के आधार पर लगभग 11 एम्पियर) प्रदान करती है, जबकि UL1015 जैकेट बंद वातावरण के कठोर और उच्च तापमान को सहन कर सकती है। उच्च शक्ति आवश्यकताओं के लिए, UL1015 16 AWG तार का उपयोग करने से लंबी दूरी पर न्यूनतम वोल्टेज ड्रॉप सुनिश्चित होता है, जो 50MM XT30 कम प्रतिरोध वाले पावर कनेक्शन केबल जैसे घटकों के साथ इंटरफेस करते समय विशेष रूप से महत्वपूर्ण है। हार्नेस की पूरी लंबाई में कम प्रतिरोध बनाए रखने से स्थानीय हॉट स्पॉट को रोका जा सकता है जो पूरे ऊर्जा भंडारण मॉड्यूल को नुकसान पहुंचा सकते हैं।

गैस-रोधी क्रिम्पिंग कनेक्शनों की कार्यप्रणाली

भले ही तार की मोटाई और इन्सुलेशन पूरी तरह से सही हों, फिर भी टर्मिनल बिंदुओं पर सिस्टम अत्यधिक असुरक्षित रहता है। खराब तरीके से क्रिम्प किए गए टर्मिनल वायरिंग विफलताओं का एक बड़ा कारण हैं। खराब क्रिम्पिंग से तार के रेशों और टर्मिनल बैरल के बीच सूक्ष्म वायु अंतराल रह जाते हैं। ऑक्सीजन इन अंतरालों में प्रवेश करती है, जिससे ऑक्सीकरण होता है। ऑक्सीकृत तांबे का विद्युत प्रतिरोध अधिक होता है, जिससे ऊष्मा उत्पन्न होती है। ऊष्मा के कारण फैलाव और संकुचन होता है, जिससे क्रिम्पिंग और ढीली हो जाती है, अधिक ऑक्सीजन अंदर जाती है, और एक खतरनाक ऊष्मीय चक्र शुरू हो जाता है जिसे सूक्ष्म आर्चिंग के नाम से जाना जाता है।

एक पेशेवर क्रिम्पिंग प्रक्रिया में "गैस-टाइट" जोड़ प्राप्त करना आवश्यक है। इसका अर्थ है कि क्रिम्पिंग के दौरान लगाया गया यांत्रिक बल इतना अधिक होता है कि तांबे के अलग-अलग तार विकृत होकर आपस में कोल्ड-वेल्ड हो जाते हैं, जिससे उनके बीच की हवा पूरी तरह से समाप्त हो जाती है। बड़े पैमाने पर उत्पादन में हाथ से इस स्तर की स्थिरता प्राप्त करना लगभग असंभव है। यही कारण है कि सटीक रूप से निर्मित क्रिम्पिंग सामग्री का उपयोग करना महत्वपूर्ण है। प्री-क्रिम्प्ड फेरूल टर्मिनल असेंबली विश्वसनीयता के लिए यह अत्यंत महत्वपूर्ण है।

सेंसर एरे के लिए XH-5P से FDD क्रिम्प टर्मिनलों को एकीकृत करना हो या ग्राउंडिंग ब्लॉक के लिए SV2-4S टर्मिनलों का उपयोग करना हो, फ़ैक्टरी में क्रिम्प किए गए असेंबली की कठोर पुल-फोर्स टेस्टिंग और क्रॉस-सेक्शनल विश्लेषण किया जाता है ताकि कोल्ड वेल्ड की अखंडता को सत्यापित किया जा सके। विशेष रूप से, फेरूल टर्मिनल कंट्रोल कैबिनेट के लिए आवश्यक हैं। ये फंसे हुए तार को घेर लेते हैं, जिससे टर्मिनल ब्लॉक में डालते समय तार टूटने से बचते हैं और यह सुनिश्चित करते हैं कि सेट स्क्रू सभी तारों पर समान दबाव डाले, न कि उन्हें काटे।

तकनीकी विशिष्टताएँ और प्रदर्शन मापदंड

इन घटकों की परिचालन सीमाओं और चयन मानदंडों को बेहतर ढंग से समझने के लिए, निम्नलिखित डेटासेट वायर हार्नेस की विश्वसनीयता के मूल्यांकन हेतु आधारभूत मापदंड प्रदान करते हैं। पहली तालिका नई ऊर्जा अनुप्रयोगों में उपयोग किए जाने वाले सामान्य वायर मानकों के बीच विशिष्ट परिचालन सीमाओं का विवरण देती है। दूसरी तालिका विभिन्न वायर गेजों के लिए न्यूनतम स्वीकार्य यांत्रिक खिंचाव बल को रेखांकित करती है, जो क्रिम्प अखंडता के लिए प्राथमिक गुणवत्ता नियंत्रण संकेतक के रूप में कार्य करता है।

मजबूत वायरिंग आर्किटेक्चर को लागू करना

बुनियादी ढांचे की कमियों को दूर करने के लिए असेंबली चरण शुरू होने से काफी पहले ही सक्रिय इंजीनियरिंग निर्णय लेने की आवश्यकता होती है। वायरिंग असेंबली के दृश्य निरीक्षण पर निर्भर रहना आंतरिक रिक्तियों या अपर्याप्त ईएमआई शील्डिंग की पहचान करने के लिए अपर्याप्त है। इंजीनियरों को अपने वायरिंग हार्नेस निर्माताओं से पुल-फोर्स परीक्षण, इन्सुलेशन प्रतिरोध और प्रतिबाधा विशेषताओं के संबंध में सटीक दस्तावेज़ीकरण की मांग करनी चाहिए।

परिचालन वातावरण का ऑडिट करने से आवश्यक सामग्रियों का सटीक निर्धारण होगा। यदि कंट्रोल कैबिनेट सीलबंद है और उसमें बहुत सारे उपकरण लगे हैं, तो मानक पीवीसी वायरिंग समय से पहले खराब हो जाएगी। उच्च तापमान रेटिंग निर्धारित करने और एकीकृत शोर दमन प्रणाली की उपस्थिति की पुष्टि करने से अप्रत्याशित उपकरण खराबी की आवृत्ति में काफी कमी आएगी। वायरिंग हार्नेस को निष्क्रिय घटक के बजाय एक सक्रिय, महत्वपूर्ण घटक मानकर, इंटीग्रेटर आधुनिक विद्युत प्रणालियों के निरंतर प्रदर्शन और सुरक्षा को सुनिश्चित कर सकते हैं।
